Papercrafts de diseño con software de CAD (3 / 6 paso)

Paso 3: Despliegue con Pepakura

Pepakura es uno de los más populares programas de manualidades en papel, si no el programa de modelado 3D sólo específico dedicado a desplegar y convertir modelos 3D en papercrafts.  Básicamente, Pepakura toma tu objeto 3D y especificando los Cantos abiertos y Líneas de corte sobre el objeto, se convierte en un modelo de papel.

Si no lo has hecho ya, descarga el programa Pepakura Designer aquí.  Lamentablemente con la versión de prueba, no podrás guardar tu papercraft ejecutable, archivo de pdo, pero se puede trabajar alrededor de esto descargando un Convertidor PDF como Cute PDF.

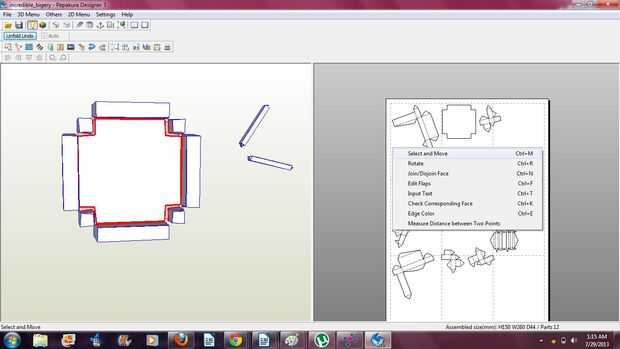

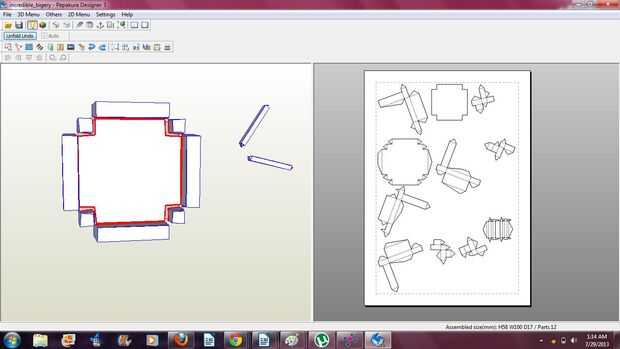

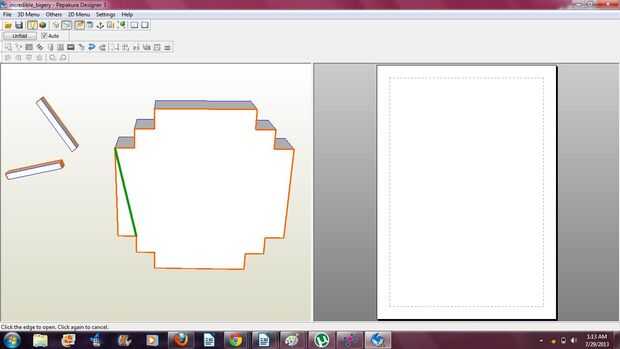

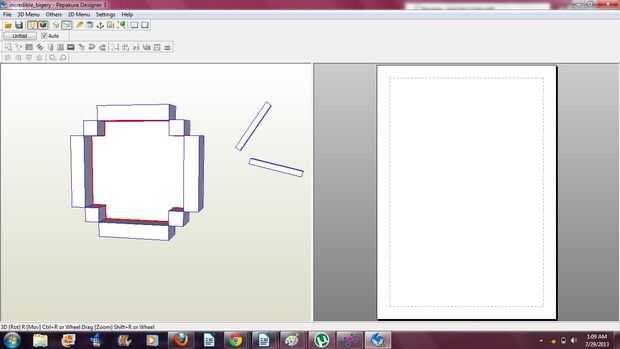

Para comenzar, abrir el archivo .obj o .stl en Pepakura Designer y empezar a editar el modelo.  Mediante el icono que parece un cortador de caja amarilla, desea especificar su cantos abiertos. Bordes abiertos son básicamente donde desee el objeto para abrir en.

Estos son algunos consejos generales que utilizo cuando despliegue:

• Intentar tener la mayor superficie posible para cada parte.  Esto reducirá el número de piezas individuales necesarias para recortar.
• Cuando corte piezas con poca o ninguna conexión (por ejemplo, las partes individuales del reloj), separar piezas individuales.  Usted puede pegarlos juntos más adelante.
• La mejor manera de pensar en esto es como si su objeto es ser convertido en un hueco donde quieres los pliegues geométricos para conectar la caja-incumbe a usted.

Cuando haya terminado. ir a archivo > imprimir > PDF lindo para exportar como un archivo PDF.

Nota del editor: Lamentablemente, Pepakura es un programa de Windows solamente y no se puede ejecutar en máquinas Mac.  Sin embargo, si descarga Google Sketchup en su computadora.
