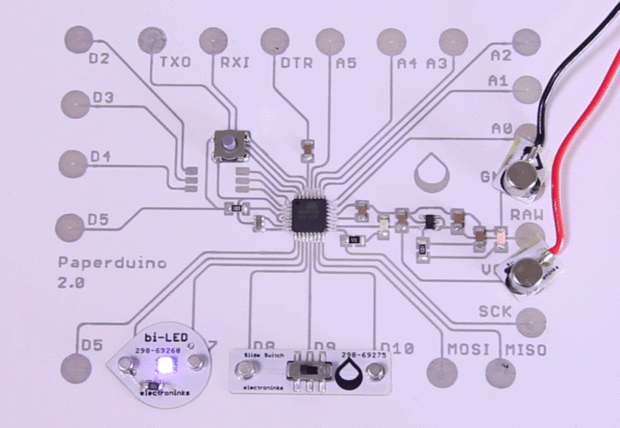

Paperduino 2.0 con circuito escriba - Arduino de papel

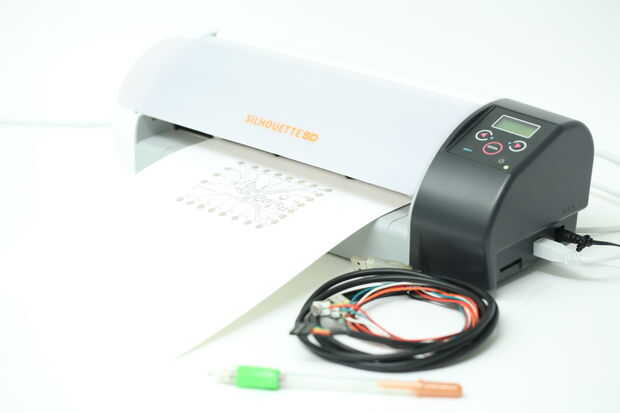

¿y si era tan fácil como imprimir una hacer un Arduino o cableado a un Arduino? En este tutorial hemos impreso nuestra propia Arduino Mini Pro usando un trazador de pluma y el circuito Electroninks del escriba (un bolígrafo Roller con tinta altamente conductora). En 15 minutos impreso, pone los componentes abajo con pegamento o cinta y había subido un boceto.

Materiales necesarios:
Circuito escriba la pluma de tinta conductora
Plotter Silhouette SD
8,5 x 11 "papel fotográfico brillante
Kit de conexión Electroninks Arduino
Cable FTDI
USBtinyISP bootloader o un chip Arduino de pre-bootloaded
Z-cinta o pegamento (Loctite gel)

Software:
EAGLE PCB (si desea modificar el tablero)
IDE de Arduino
Estudio de la silueta

Descargas:
Esquemas de Paperduino 2.0 y el diseño (águila)

Lista de componentes:
Ver BOM (lista de pedidos) en hoja de cálculo de Google
2 x 10 uF condensadores (1206 paquete)
condensador de 3 x 0,1 uF (1206)
2 x 10 KOhm resistencias (1206)
Resistencia de 330 ohmios (1206)
ATmega328P-AU
LED rojo (1206)
LED verde (1206)
Regulador de voltaje de 5V (pin 5)
Resonador de 8 MHz
Interruptor táctil

Etiquetas: Arduino, Electrónica, Circuitos impresos, Trazador de pluma, Escribano de circuito
