Paso 1: Editar el diseño en EAGLE
Descargar un esquema
Junta el Arduino Pro Mini esquema puede encontrarse en la Página Web de Arduino. Nuestros archivos Paperduino 2.0 águila finales pueden encontrarse aquí.
Adaptación de la Junta para el papel

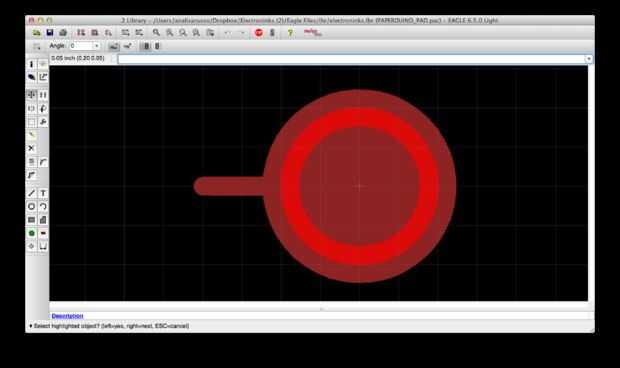

Para hacer el esquema papel respetuoso, reemplazamos los bloques de pines con nuestro propio cojín redondo personalizado. Por-agujero componentes tales como las cabeceras de pin son difíciles de utilizar en superficies flexibles como el papel. Hemos añadido el nuevo diseño de la almohadilla a la biblioteca de componente Electroninks. Dado que el trazador de pluma sólo imprime líneas, pero no patrones de relleno, las pastillas fueron compuestas de círculos concéntricos superpuestos. La trayectoria de la herramienta para el trazado aparecerá en el paso 3.
También reemplazamos el paquete para muchos de los pequeños componentes en el paquete de 1206 (significado 1,2 mm largo x 0,6 mm de ancho) para que sean fáciles de montar más adelante.

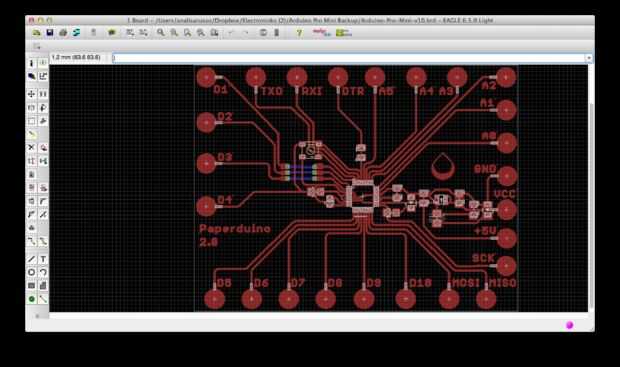

Diseñar la disposición de la Junta
En el diseño, hemos creado el ancho de línea de capa superior a 0,6 mm para que coincida con la anchura de la traza de la pluma.
Diseñamos la disposición de la Junta para que la Paperduino podría ser impreso en una capa. En muchos casos, la superficie de montaje componentes ley como puentes. Es importante mantener los componentes juntos para minimizar la resistencia de línea entre ellos.
En EAGLE PCB, las teclas de componente no serán llenadas por el trazador de pluma cuando exporta como un DXF, se dibujarán sólo los contornos. Para resolver este problema, superposición de los pads con características de línea serpenteante así se llenarán por un patrón de trama.
Por último, si las líneas requieren un puente de papel (como nuestras alfileres digitales 1, 2 y 3), se puede crear en la capa inferior (azul). Después de la primera capa es impreso, etiquetas engomadas de papel pueden ser lugar sobre las líneas y la capa inferior DXF se puede utilizar para imprimir en las pegatinas. Publicamos un tutorial de la etiqueta engomada de puente en un futuro Instructable.
