Paso 3: Importación de disposición al estudio de la silueta

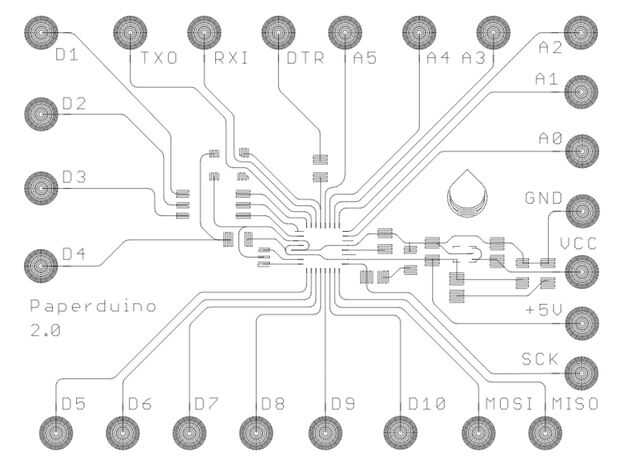

Importar el fichero DXF en estudio de silueta arrastrando el archivo a la página en blanco. Se puede ver que todas las pastillas se componen de círculos concéntricos o líneas de trama patrón.
Ajustar el diseño

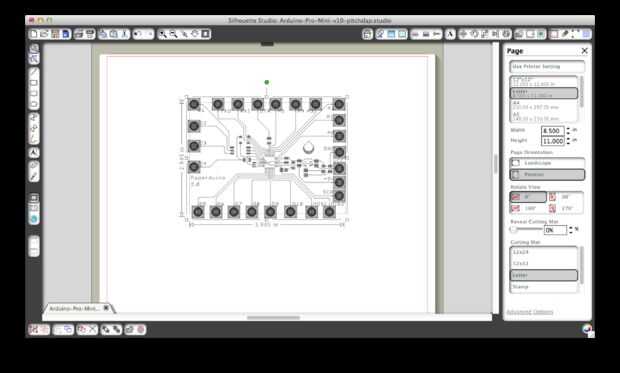

Después de importar el fichero DXF al estudio de la silueta, puede necesitar ser escalarlos disminuir. Volver al diseño de tablero de águila y medir el patrón de arriba hacia abajo. Luego "seleccionar todo" en el estudio de la silueta y cambiar el patrón para que coincida con la escala.
A continuación, colocar el patrón de Arduino en la página donde desee.
Seleccione Ajustes de impresión

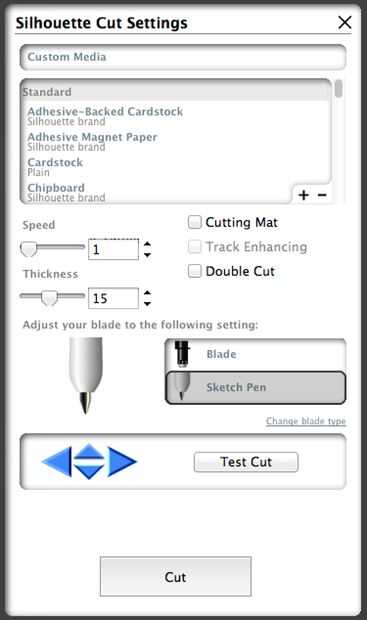

Abrir la ventana de trazado. No estamos utilizando una almohadilla de corte, por lo que puede anular la selección de opción. Una velocidad de impresión de 1 (la velocidad más lenta) funciona bien. Papel fotográfico brillante puede usarse con un nivel de espesor 15. Por último, asegúrese de que está seleccionada la opción "boceto a lápiz".
