Paperduino Tiny

board compatible Arduino construir en papel.

Paperduino Tiny es muy barata y fácil de construir Arduino board compatible con USB y el software compatible con el tablero de Digispark .

Paperduino Tiny incluyen un microcontrolador ATtiny85 y viene con interfaz USB. La codificación es similar a Arduino, y utilice el IDE de Arduino familiar para el desarrollo.

Pueden construir en 1 hora aprox. USD 4.

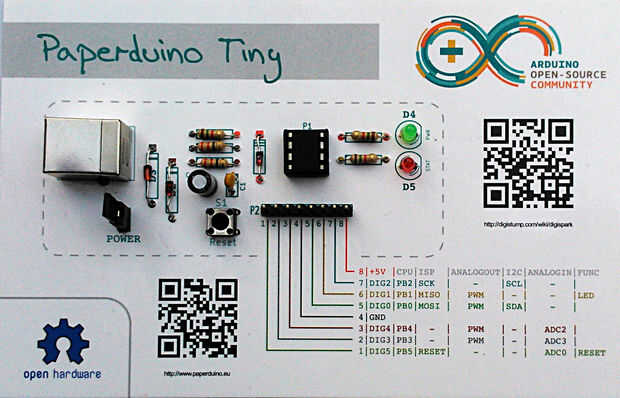

Especificación:
Soporte para el IDE de Arduino 1.0 + (OSX/Win/Linux)
Alimentación vía USB o fuente externa - 5V
USB incorporado (y depuración serie)
6 pernos de la entrada-salida (2 utilizadas para USB sólo si su programa se comunica activamente a través USB, de lo contrario puede utilizar todos los 6 incluso si usted está programando a través de USB)
8k de memoria Flash (unos 6k después de gestor de arranque)
I2C y SPI (vis USI)
PWM de 3 pines (más posibles con Software PWM)
ADC de 4 pines
LED de potencia y estado de pruebas LED (en Pin1)

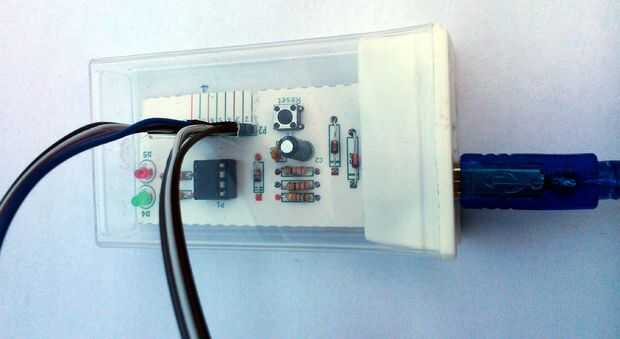

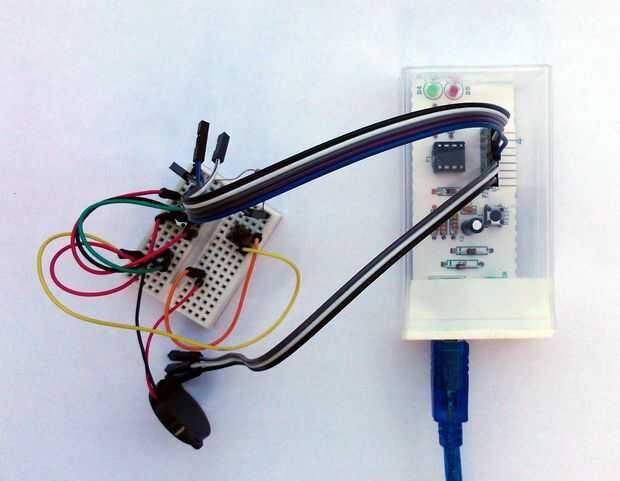

-Paperduino Tiny construir en caso de las mentas Tic Tac - nueva mirada a los cuadros...

Para empezar

Herramientas necesarias

Piezas necesarias

Quema de gestor de arranque

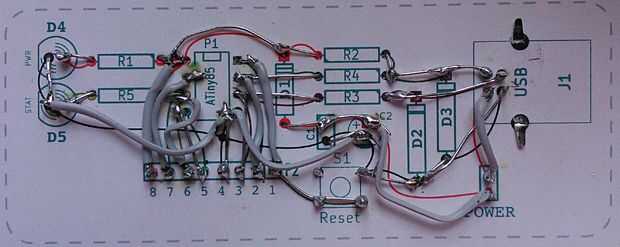

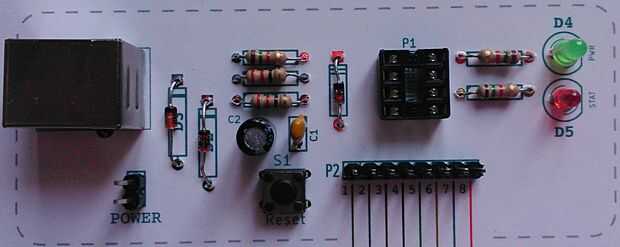

Edificio Paperduino Tiny paso a paso

Instalar el IDE de Arduino

Mi primer boceto

Tutorial completo puede encontrarse en el WIKI de Paperduino.

Por favor voten por mí en el concurso de Arduino. Gracias...
