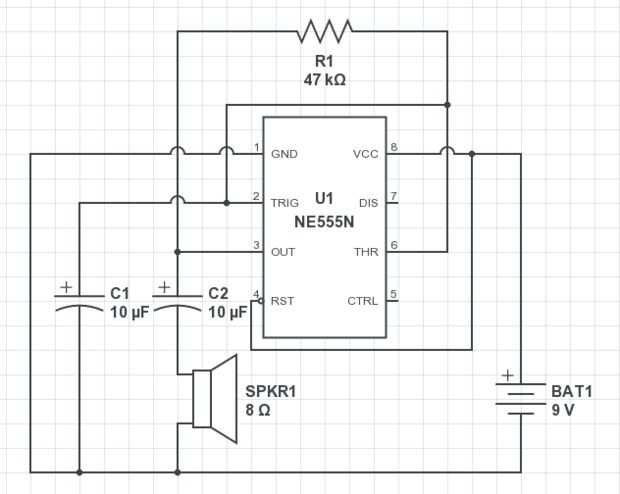

Paso 1: El circuito electrónico
![]()
![]()
El principio de funcionamiento es el siguiente: el 555 temporizador es conducido en modo astable, lo que produce una serie de ondas cuadradas en la salida. Las ondas cuadradas son carga y descarga de un capacitor (C2) de conducir una corriente a través de un altavoz de 8 Ohm (SPKR1) para cada señal. La frecuencia de las ondas de salida es determinada por los valores de R1 y C1 - sintonizado aquí que tiene una tarifa de reloj-como.
Lista de materiales:
* 555 temporizador
* resistor de 47kOhm
* condensador 2x10uF
* Altavoz 8 Ohm
* Pila de 9
Puede utilizar el mayor valor de capacitor para C1 para lento tictac abajo (o más pequeño para acelerarlo).

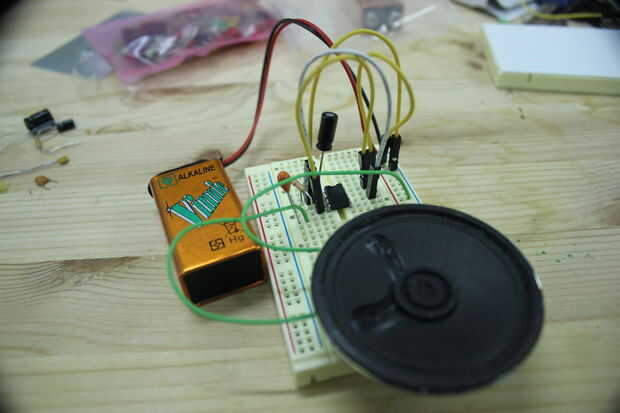

Había montado en un protoboard, pero podría soldar así.
