Paso 12: Montar el escudo
La soldadura de los pines y zócalo de 24 pines
Siempre intento evitar soldar piezas como placas de breakout y ICs directamente en mi circuito. Aplicación de calor con un soldador directamente a los pines puede dañar la tarjeta o chip. En cambio, sugiero usar pines hembra y zócalos IC. Así, puede dañar sus componentes y hacen posible reutilizarlos en el futuro sin desoldarlos primero.
- Corte las cabeceras de pin para que tenga el número correcto de los encabezados de cada parte
- 10 pernos de la Junta de arranque nRF8001
- 7 pines para la placa de arranque Si1145
- 5 pernos de la Junta de arranque BMP180
- 4 pernos para sensor de DHT22
- Colocar los encabezados de pin y el zócalo de IC de 24 pines en la placa perf todo se colocará correctamente una vez que está colocados en el tablero. Puede ser útil conectar los componentes a los encabezados y encaje para hacer esto, pero no se olvide de quitar antes de soldar.
- Una vez que los encabezados estén posicionados correctamente, soldarlos a la Junta para la estabilidad.

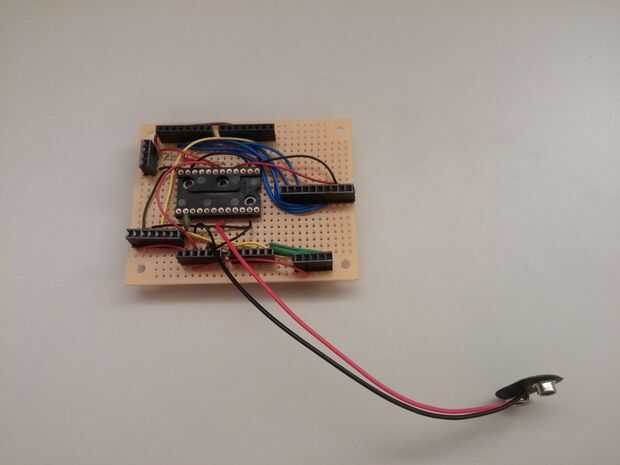

Las conexiones de la soldadura
Utilizando el esquema completo como una referencia, soldar todo junto con el alambre. No se olvide de incluir la resistencia de pull-up y el condensador.
Conecte los componentes
Conectar los componentes a los pines correctos y zócalo del IC. Tenga cuidado de conectar en la dirección correcta para su soldadura. Una prueba rápida debe coincidir la tensión de alimentación y pernos de tierra. Si están bien y usted está de soldadura es buena, todas las conexiones deben ser los correctas.
