Paso 4: Conecte el Sensor de humedad relativa

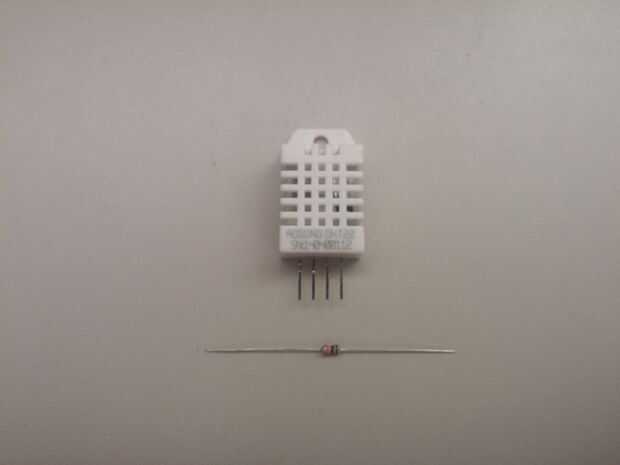

Conecte el Sensor de humedad DHT22

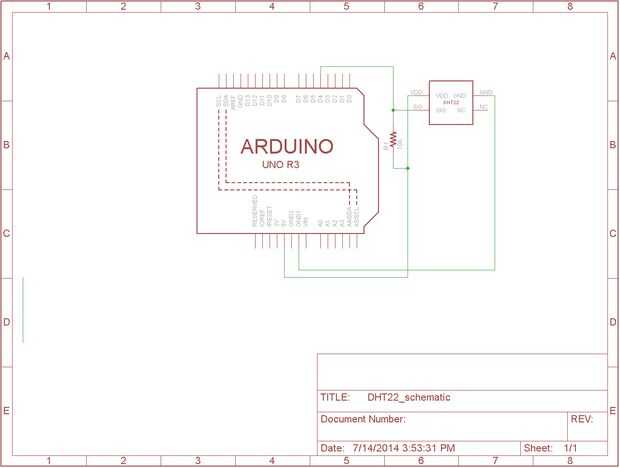

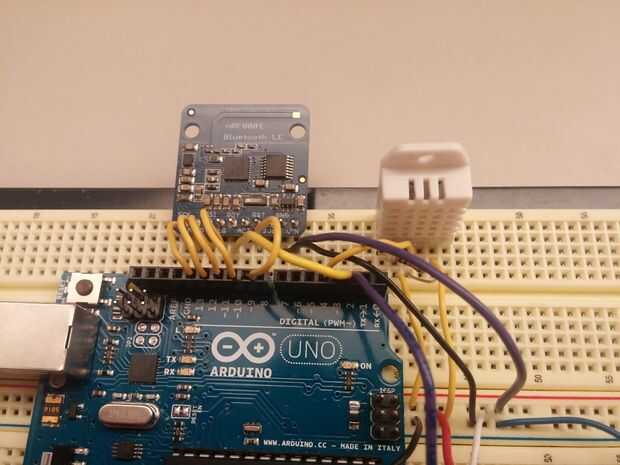

Conecte el sensor de humedad DHT22 como se muestra en el esquema. Este sensor también puede funcionar como un sensor de temperatura. Puede tomar lecturas de temperatura y humedad cada 2 segundos. Puesto que ya tenía un sensor de temperatura en el BMP180 del paso 3, no uso aquí la funcionalidad del sensor de temperatura.
Es la biblioteca de Adafruit para el DHT22 en el lib directorio de mi repositorio. Al igual que el paso anterior, copiarlo desde allí a sus Arduino sketchbook/bibliotecas/directorio.
Prueba de la humedad las lecturas y calor índice de cálculos
La biblioteca de Adafruit para el sensor de DHT22 proporciona una manera fácil de leer la temperatura y humedad relativa. La biblioteca también puede realizar un cálculo de índice de calor. Índice de calor es una medida de cuán caliente se siente debido a los efectos de temperatura y humedad. Puede probar estos tres valores con el bosquejo de ejemplo proporcionado en el directorio de la biblioteca. Aquí está cómo:
- Subir el sketch de ejemplo DHTtester de la biblioteca en su Arduino.

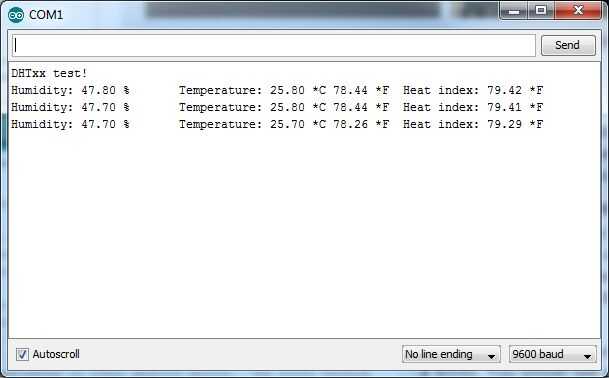

- Mira el serial monitor para ver si funciona. Usted debe ver una humedad relativa de la lectura, temperatura en ° C y ° F y el resultado de un cálculo de índice de calor en ° f el.
