Paso 5: Conecte el Sensor de luz
Conecte el Sensor de luz Si1145

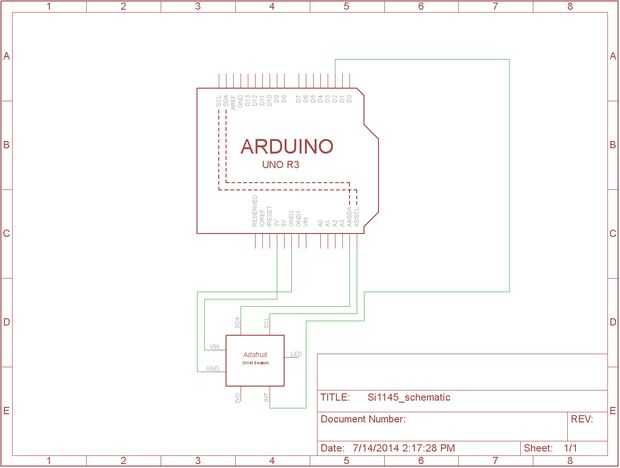

Conecte la Junta de arranque de Si1145 como se muestra en el esquema. El Consejo está integrado por Adafruit, y utilicé su biblioteca de Arduino para controlarlo. La biblioteca se encuentra con las otras bibliotecas de Arduino en el lib directorio de mi repositoriode GitHub. Esta tarjeta usa el bus I2C para comunicar con el Arduino, al igual que el sensor de presión barométrica de BMP180 del paso 3.
Las lecturas de prueba
El esbozo de prueba incluido en la biblioteca de Adafruit Si1145 proporciona una manera fácil de probar el sensor. Aquí está cómo:
- Subir el bosquejo si1145test de la biblioteca a tu Arduino.

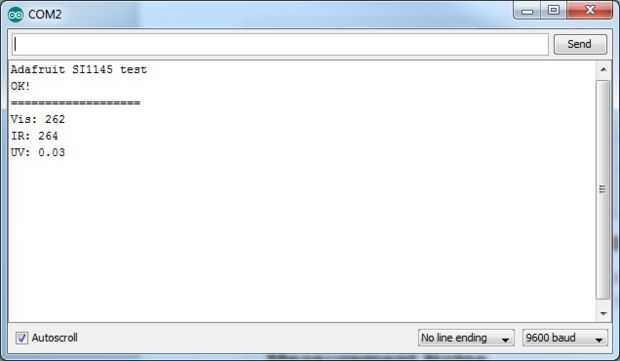

- Abra al monitor serial y echar un vistazo. Se deben ver lecturas relativas de intensidad de la luz visible y la intensidad de la luz IR y una lectura de índice UV.
Medición de notas
Medición de intensidad de la luz visible y la intensidad de la luz infrarroja, la biblioteca está escrita para proporcionar valores relativos. Usted obtendrá una idea de cuánto luz golpea cada fotodiodo, pero no consigue medidas en lux.
El índice UV es una medida de la fuerza de la radiación UV. Proporciona una manera fácil de decir qué nivel está recibiendo a la radiación UV en un lugar específico y tiempo de exposición.
