Paso 2: eléctrico
ELÉCTRICOS / /

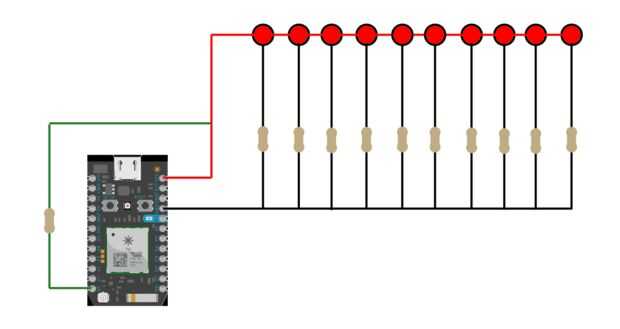

La siguiente etapa de los componentes físicos es a conectar los circuitos. Con todos los interruptores, hay un montón de cables que van a estar flotando, así que asegúrese de que usted pone las cosas y el plan de lo que el circuito se va a ver como. He incluido un diagrama del circuito con este paso. También usé un tablero soldadura prototipo con pos/neg rieles en los lados. Esto hace más fácil combinar a todas las ensambladuras en tiras largas. En esencia, estamos utilizando el pin analógico 0 leer las tensiones que se producen cuando se agregan diferentes resistencias en el circuito. Cuando no se pulsan los botones del, leemos el valor creado por nuestro único resistor (yo usé una resistencia de ohmio 10 k), a continuación, cuando se pulsa un botón, se introduce un resistor en paralelo a la resistencia existente creando una nueva resistencia y voltaje. No importa qué resistencias escoge para cada botón, desea asegurarse de que son todos los valores únicos y espaciados uniformemente. La distancia mayor entre las resistencias, mayor será la ventana de activación puede ser en el firmware para captar cualquier ruido extraño o variación en la señal cuando se presiona un botón determinado.
