Paso 10: Crear lengüetas del estante

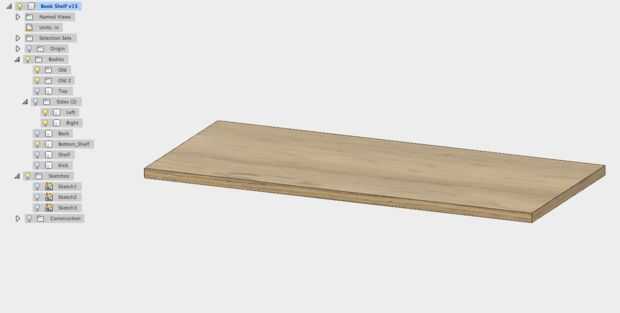

El rodapié de ocultar y mostrar el estante inferior.
Seleccionar: Esbozo bosquejo/crear
Seleccione la cara superior del estante inferior
Seleccione rectángulo/bosquejo/2 punto de rectángulo

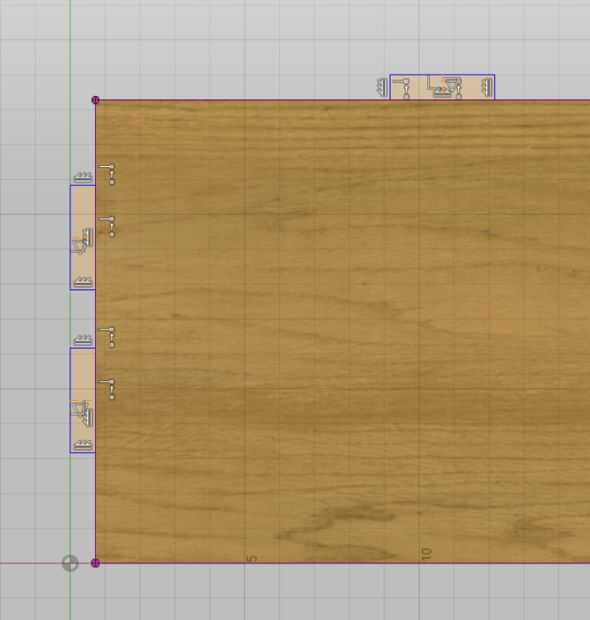

Dibujar tres rectángulos que se muestra.
Trazar líneas en los puntos medio de cada rectángulo. Otra vez Asegúrese de que la línea "salte" hacia el punto medio. Seleccione estas líneas y hacerlas construcción haciendo clic derecho "Normal y construcción"

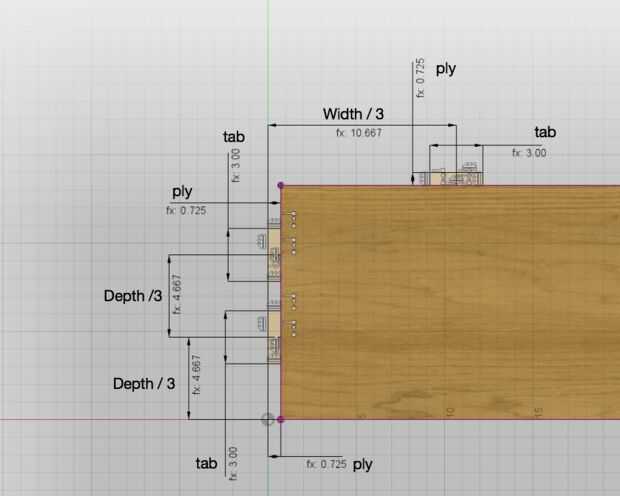

Crear las dimensiones indicadas. Pueden ser parámetros o ecuaciones de parámetros como: "Ancho/3".
Seleccionar: dejar de bosquejo

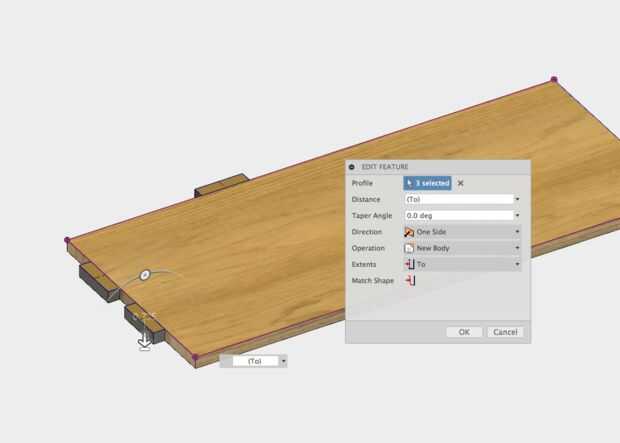

Seleccionar: crear/extrusión
Escoger los tres perfiles
La profundidad en "Para" y seleccionar la cara posterior del estante inferior
Seleccione "Nuevo cuerpo" para la operación
Seleccione OK
