Paso 28: Crear filetes de hueso de perro

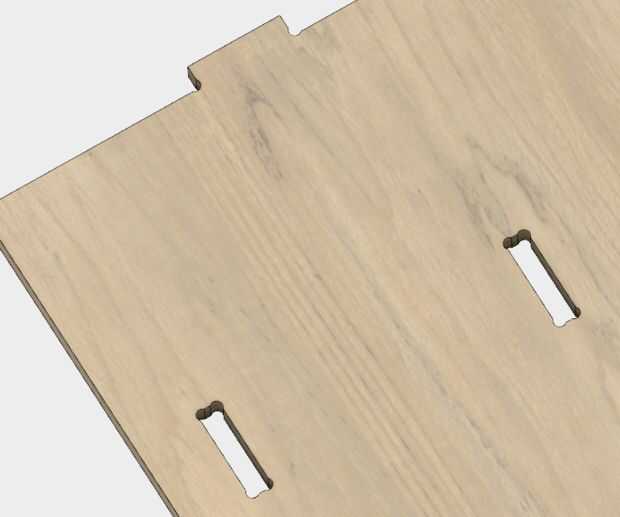

Así que tenemos todos estos ángulos filosos que necesitamos mentir
ras. Para esto utilizamos un filete de hueso de perro. Casey Rodgers ha desarrollado un Add-in para hacer precisamente eso. También he modificado ligeramente para permitir que la selección de órganos, así como los bordes. En el caso de seleccionar un cuerpo aplicará un filete de hueso de perro para cualquier borde vertical que está en un interior esquina. Si tienes algún rincón que no desea aplicar un filete para luego simplemente seleccionar los bordes que desea.
Descargar el Add-in aquí:
Original de Casey: https://github.com/caseycrogers/Dogbone
Horquilla de Patricio: https://github.com/tapnair/Dogbone
Una vez que se está ejecutando se debe ver en el menú crear

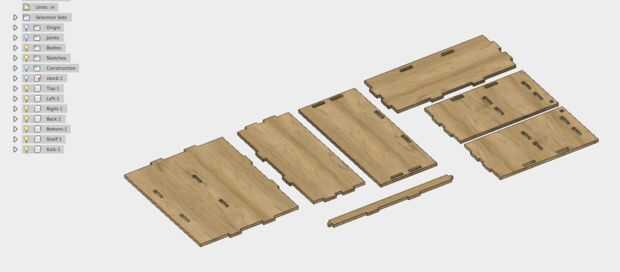

Ocultar el componente común

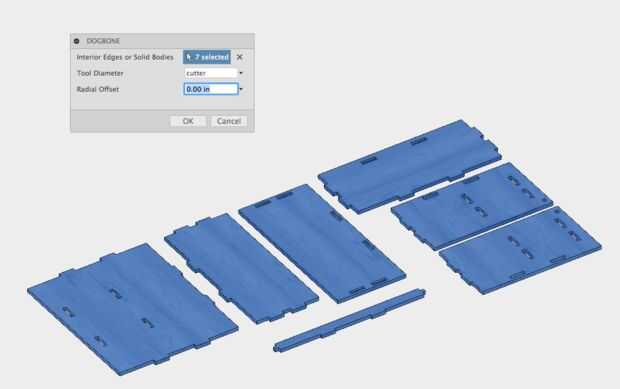

Seleccionar: crear/Dogbone
Seleccionar las 7 piezas
Diámetro de cortador: cortador
De esta forma si cambias el diámetro del cortador para luego utilizar las características de actualizar.
Nota: esto es un generado por el usuario add-in y no funciona en el mismo nivel como característica verdadera. En este caso hay aproximadamente 150 rincones que necesitan los filetes y tarda unos minutos y se aplica a todos, ser paciente. También si haces cambios significativos para el modelo deberás volver a aplicar la función. Simplemente eliminar la característica de la línea de tiempo y volver a aplicarlo.
Aquí hay un enlace al vídeo que describe el uso de Add-in en más detalle:
http://www.youtube.com/watch?v=EM13Dz4Mqnc
