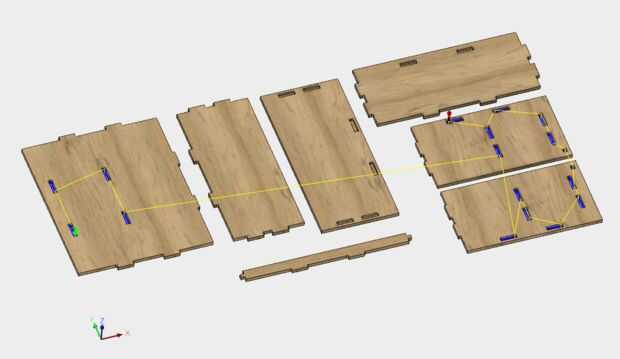

Paso 33: Crear contornos internos
Ahora cortamos los bolsillos a través. Usted podría utilizar un bolsillo aquí o un contorno. Utilicé un contorno, pero si estaba usando una herramienta más pequeña sería bueno utilizar un bolsillo, ya que limpiar todo el material y no dejar un pequeño trozo en el medio
Seleccionar: 2D/2DContour

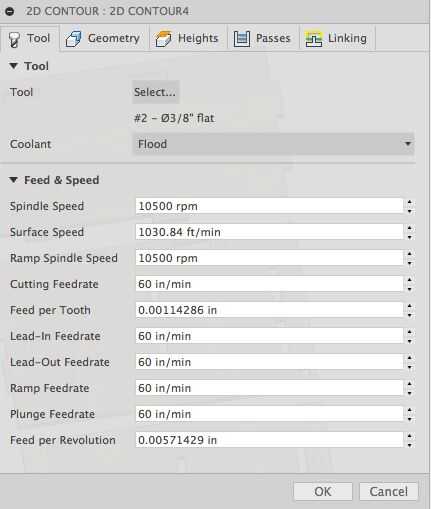

Seleccione una herramienta (en este caso yo estoy sólo seleccionando una flauta 2 genérico, cortador de 3/8")
Establecer las alimentaciones y velocidades como lo haría para su material. Aquí estoy cortando un poco más lento debido a la cabeza modificada que tenemos en la máquina.

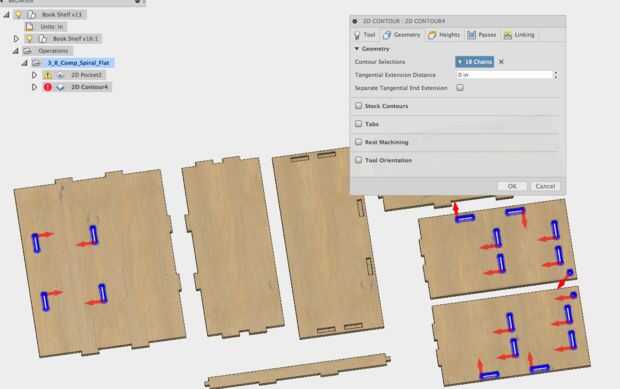

Seleccione la ficha de geometría
Seleccione los 18 bolsillos.
Asegúrese de que tener el bolsillo definido en la "dirección correcta" ver las imágenes en el paso anterior. Si el bolsillo está en la dirección equivocada será el azul fuera como la flecha, para cambiar la dirección hacer clic en la flecha roja.

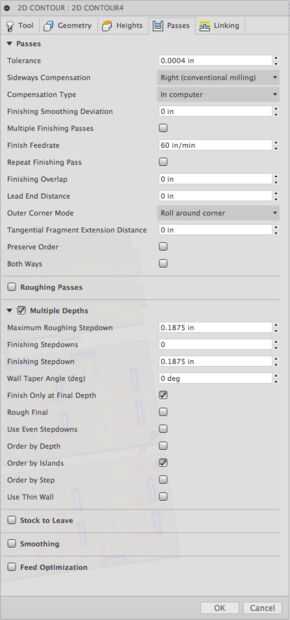

Seleccione la ficha de pases
Seleccione derecha (fresado convencional) – subir fresado se adapta mejor a muy rígidas máquinas CNC de corte de metal en altas tolerancias.
Plantea el paso máximo en la mitad del ancho de corte si quieres.
Seleccionar múltiples profundidades
Establecido el paso máximo a mitad del diámetro del cortador (.1875 aquí)
También el acabado paso a ser el mismo (si no quieres un acabado real pase)
Desactive Stock para salir (esto es útil si se va a hacer un pase de acabado más tarde)

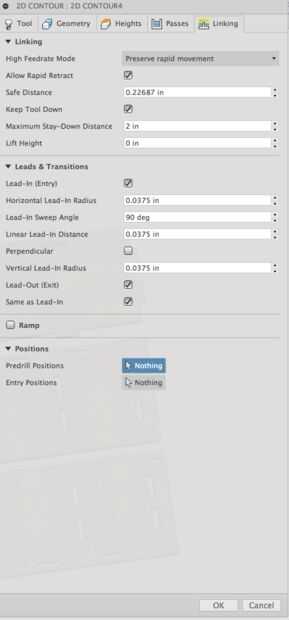

Seleccione la ficha de vinculación
Tomo sobre todo valores predeterminados aquí.
