Paso 8: Crear pestañas en rodapié
Ahora tenemos que crear pestañas en todas las partes para las juntas. Hay dos formas de hacer esto; veremos diferentes maneras.

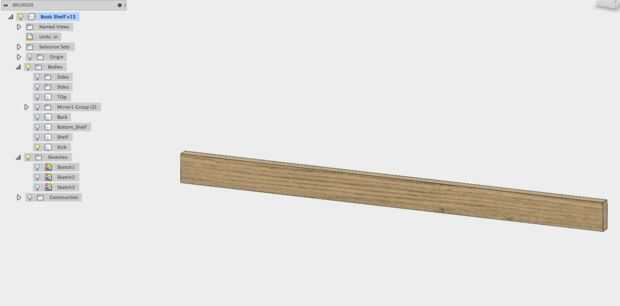

Cuando se trata con muchos cuerpos en la misma parte hay algunas mejores prácticas a seguir. Por ejemplo si vamos a sacar algunas pestañas en la placa de retroceso es a menudo veces una buena idea para ocultar los otros cuerpos. Usando el árbol de la izquierda puede seleccionar la bombilla para alternar la visualización de las otras partes. Alternativamente puede seleccionar la parte que desea mostrar, haga clic derecho y aislar.
Seleccionar: Sketch / crear dibujo y seleccionar la cara frontal de la placa de protección.

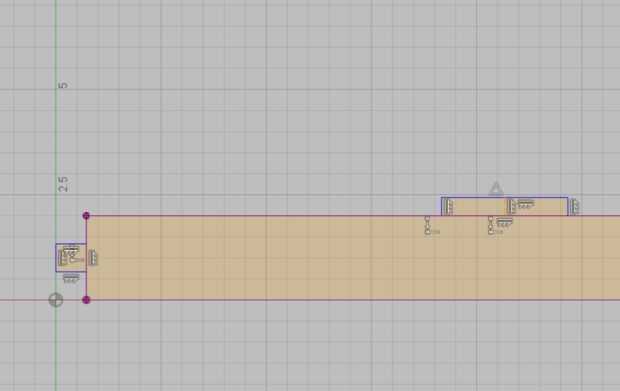

Dibujar dos rectángulos aproximadamente en esta posición (Sketch/rectángulo/2 rectángulo de punto)
Trace una línea en el centro de cada rectángulo para definir el punto medio.
Haga clic derecho, seleccione esta línea y alternar construcción.

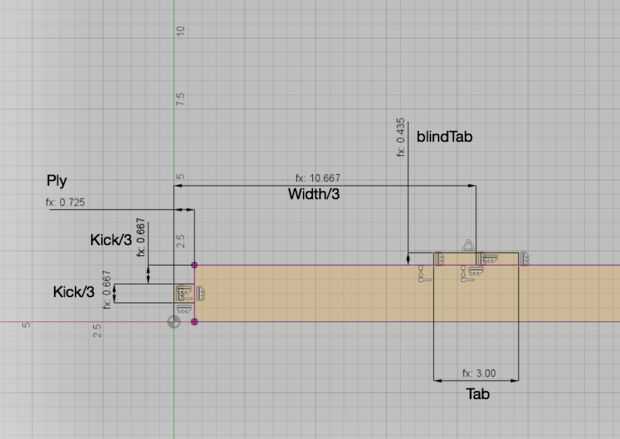

Dimensión el bosquejo siguiente.
Cuenta algunas de las dimensiones de un parámetro como capa de referencia. Algunas de las dimensiones pueden todos crear ecuaciones sobre la marcha. Por ejemplo aquí utilizamos "ancho / 3" para la posición de la lengüeta. Este tipo de ecuación por diseño hace que sea muy fácil de hacer modificaciones más tarde.
Seleccione: Dejar de bosquejo

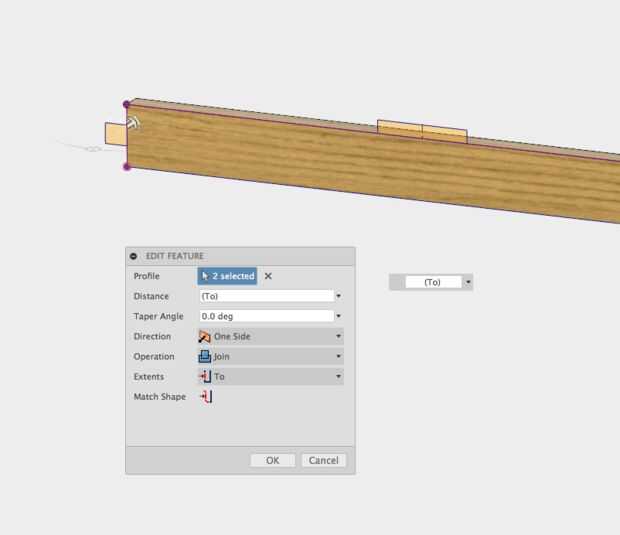

Seleccione: Crear / extrusión
Seleccione unirse
Seleccione "A" de la profundidad y elija la cara posterior de la placa de protección
