Paso 9: Paso a paso motores
Eje x

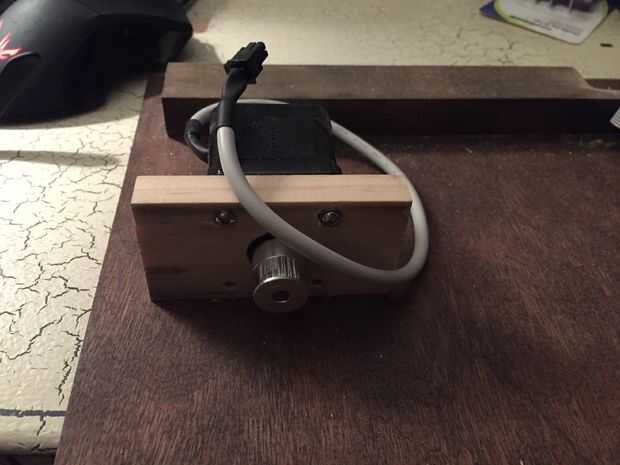

El motor de pasos del eje X, si no lo ha hecho, puede ser atornillado en el soporte posterior del pórtico. Instale la polea del diente paso a paso motor deslizante el 20 en el eje y apretar en su lugar. Corte un pedazo de 1 pulgada de un eje de 5mm y deslice en el orificio en el extremo derecho de la ayuda del pórtico trasero. Como sucedió a través de la polea 20 dientes en el eje y luego empuje el eje de la manera in. Si el eje está flojo poner un lenguado pequeño de madera o super pegamento en él.
La correa será más difícil si se hace mientras que el apoyo del pórtico trasero ya se atornilla en su lugar. Envuelva la cinta alrededor de la polea y la polea del motor y tirar cómodo. Use algún tipo de pinzas de sujeción para sostener la correa mientras instala una pinza de cinturón.
Eje de Y

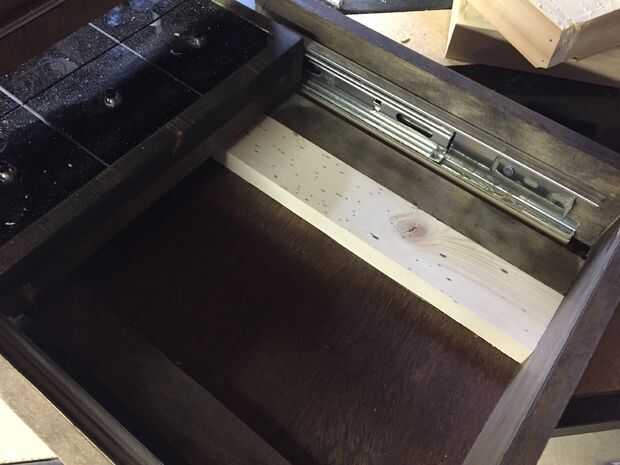

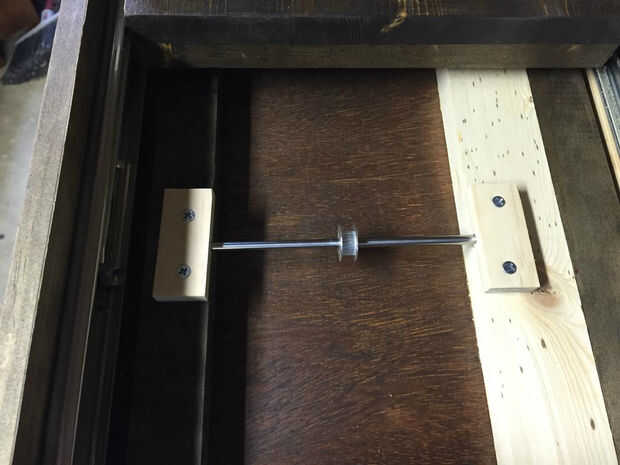

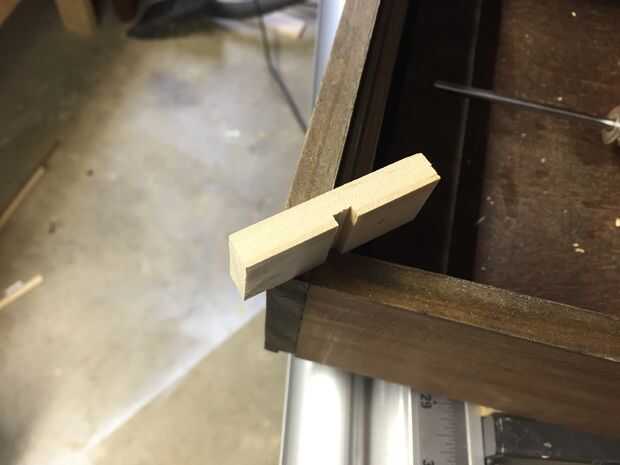

Montaje del motor de paso a paso para los pasos de eje Y puede colocarse en cualquier lugar hacia el centro de la máquina hacia el extremo posterior. Asegúrese de que la superficie de juego deslizará la manera entera hacia fuera sin hacer contacto. Use pegamento para madera y un par de tornillos avellanado de la parte inferior de la máquina para asegurar en su lugar. La polea por el eje Y es un poco más complicado. Usted necesitará utilizar un eje de 5 mm para soporte de la polea y encontrar una forma razonable para garantizar que el eje del bajo la superficie de juego. Pegué un refuerzo de apoyo adicional en la base porque no tengo un suficientemente largo eje de 5mm para abarcar el espacio entero. Usé una Dremel para cortar una pequeña muesca en cada extremo que el eje podría deslizarse en a. Entonces corté un par de tapas que iría sobre el eje para mantener en su lugar. La correa para este eje se crea del mismo modo. Envuelva la correa alrededor de las poleas y la abrazadera apretada con un par de pinzas. Use otro juego de alicates para pellizcar en una pinza de cinturón.
