Paquete plano juega TIC-TAC-ToeBot (1 / 11 paso)

Paso 1: Superficie de juego

De la vivienda

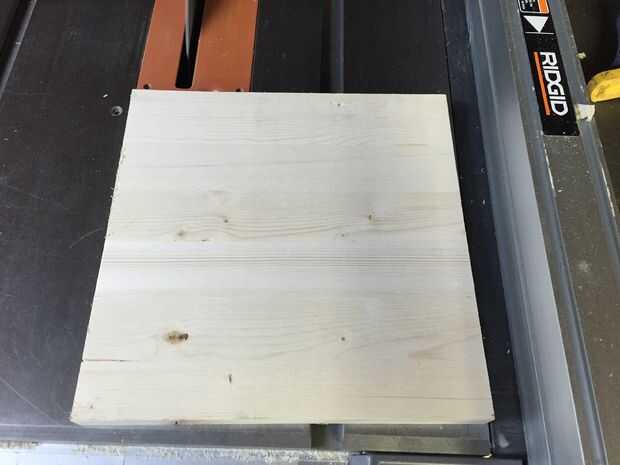

La carcasa está hecha de pino de Aspen. Las principales razones elegí este material es lo fácil que es a máquina y que era sólo $8 en Lowes para una tabla de 12 "X 48". Yo también a máquina la ayuda superficial de este material, así como algunos soportes y abrazaderas.

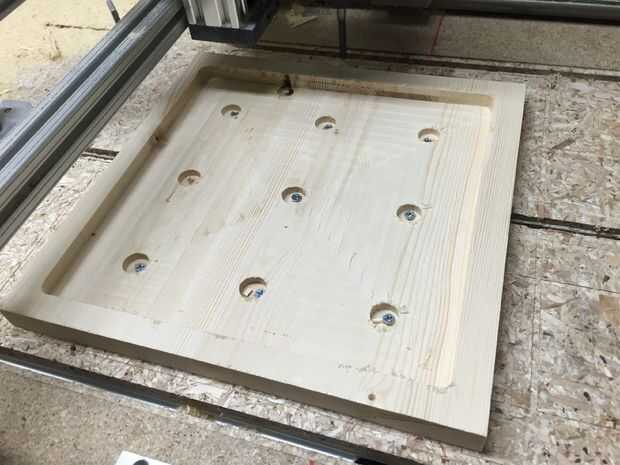

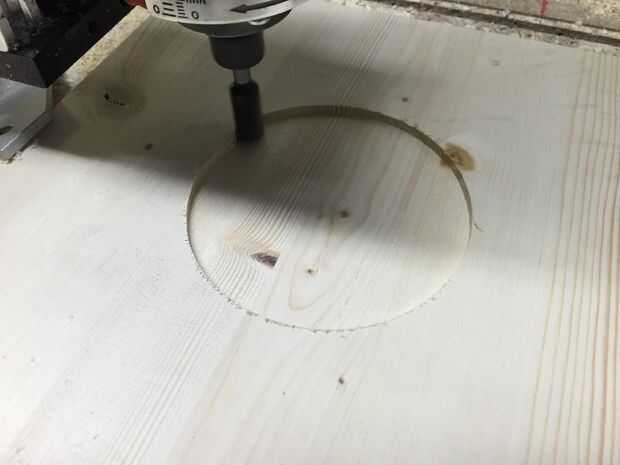

He utilizado un router CNC para ahuecar la parte superior e inferior así como para taladrar los agujeros, pero sinceramente podría hacer esto a mano muy fácilmente. Si vas a la máquina a mano sugeriría utilizar placas de 1 "x 12" cortar los 4 lados, y usando un router a la ranura por la mitad de cada uno. Entonces puede insertar una tabla de madera contrachapada de 1/4". Como hacer un cajón. En retrospectiva ojalá que lo hubiese hecho de esa manera. Tomó alrededor de una hora al molino a las cavidades. Aspen no molino muy bien debido a lo suave es.

Acabé de tinción con acabado madera Minwax jacobino y gustó mucho el resultado.

Juego Top

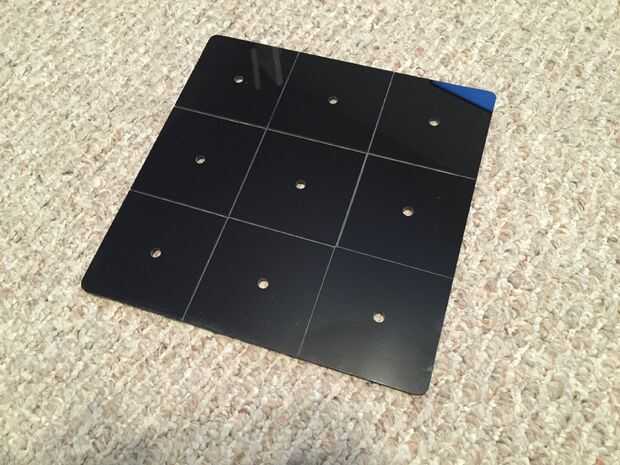

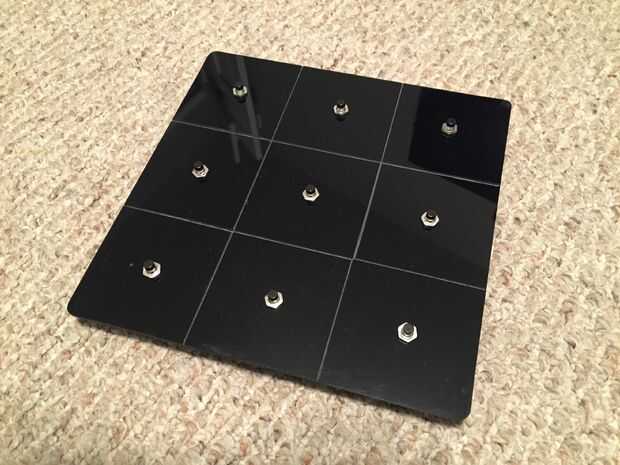

La parte superior del juego se hace de 1/8" negro acrílico. La parte superior de acrílico negro es que parece fantástica cuando limpio pero recoge polvo como un loco. El otro gran beneficio y razón por qué elegí negro es que es totalmente opaco en 1/8" de espesor. Quería que el LED de la superficie de juego debe esconderse hasta que encienda para arriba. Es por eso mecanizan el. 070" bolsas profundas (tiene que ser muy fino para dejar la luz a través). Cada cuadro de juego tendrá 4 LEDs RGB que se iluminará de azul para el jugador 1, rojo para el ordenador, y destellos verdes indican una orientación ganador. El agujero en el centro de cada cuadrado del juego es para el botón. Originalmente quería tener los botones ocultos bajo la superficie, así y uso táctil pero la proximidad a otras plazas y la tendencia para los dedos para cepillarse demasiado cerca de la Plaza mal hecha práctico.

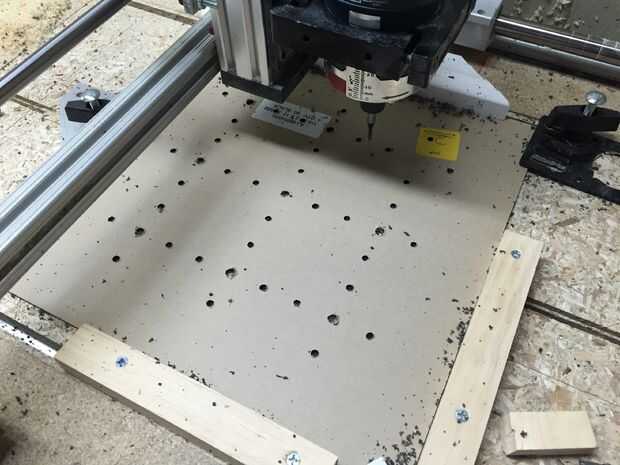

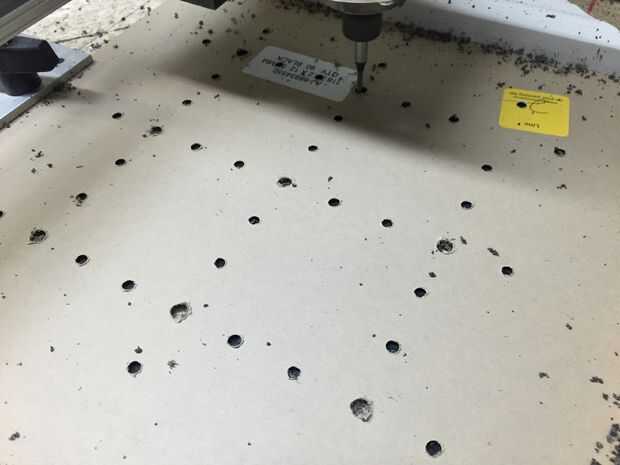

Si no tienes un router CNC se puede mecanizar esto a mano bastante fácil. Marque todos los agujeros de LED y uso un bloque como una profundidad calibrador para perforar hacia fuera los bolsillos de 5mm. Utilice una sierra circular o sierra de mesa para cortar el perfil exterior y las esquinas del archivo a mano. El acrílico es fácilmente mecanizable.

Base

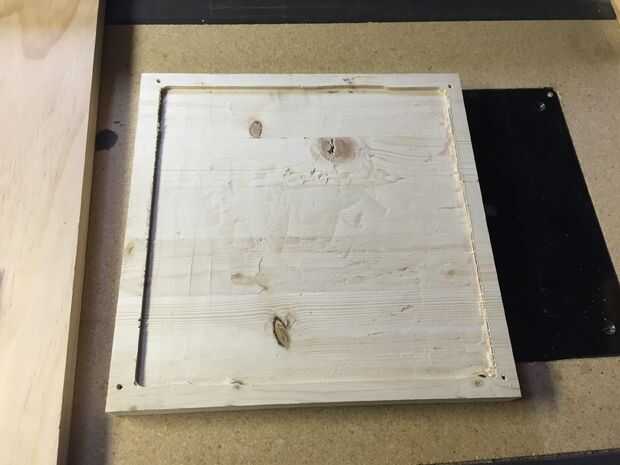

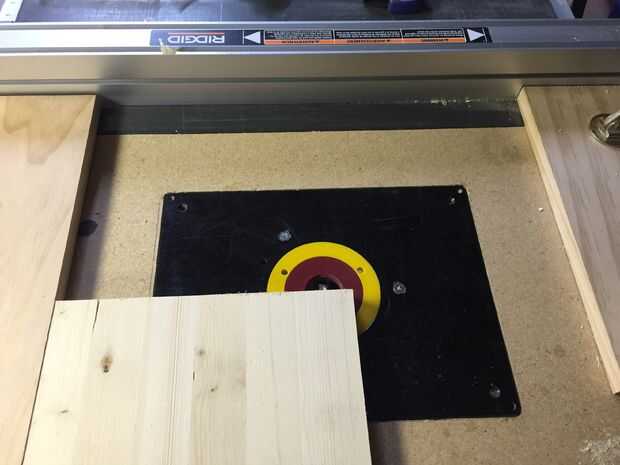

Con el fin de incluir el cableado que hacer en el siguiente paso necesitarás una base. Hice uno cortando un trozo un poco más grande de 3/4" Aspen Pine (10,125" X 10,125") y vaciar un bolsillo profundo 1/8" para los circuitos y los alambres para sentarse. Hueco hacia fuera usando un router de diámetro de 1/2" broca y placas de sujeción a la tabla para limitar viajan. A mi me funciono muy bien. Podría haber también escrito un programa de router CNC pero no era necesario.

Asamblea

Después de instalar los 9 botones puede poner la parte superior del juego dentro de la vivienda. Si el acrílico no cabe absolutamente en la vivienda es más fácil simplemente limar los bordes exteriores del acrílico hasta que lo haga. Cuando la vivienda se ha teñido y acabado y el acrílico es limpiado adelante y encolado de la tapa del juego dentro de la vivienda.
