Paso 2: RFID Smart Packet - diseño
Para este proyecto que he comprado 45mm etiquetas de RFID HF, la razón habían sido seleccionadas etiquetas RFID HF fue debido a la frecuencia funcional de HF etiquetas. Con una funcional frecuencia de 13.56MHz esta señal se sufre poca interferencia de proximidad de agua. Otra ventaja de esto será que la mayoría de los lectores RFID HF es también capaces de identificar etiquetas NFC debido al hecho de que comparten esta banda de frecuencia. Este interno facilita la selección de etiqueta!
La primera imagen de arriba muestra la bobina de 45mm redondeado etiqueta RFID HF que usé en este proyecto.
La gama leída de esta etiqueta en su propia era aproximadamente de 40mm, usando mi lector RFID.

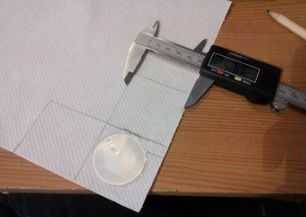

El primer paso para hacer el paquete RFID Smart es para extraer la cantidad necesaria de papel de tejido, se utilizará para unir el paquete. Las imágenes de segunda y terceros show me dibujo mi cáscara de tejido de paquetes. El tamaño de paquete RFID Smart final será de 50 x 50 mm.
Ahora que el paquete inteligente de RFID tiene una cáscara, primero quiere poner la etiqueta de RFID en la posición central como se ve en la imagen tres arriba.

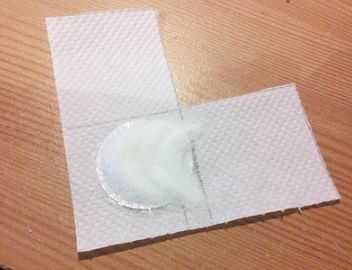

A continuación es poner una pequeña cantidad de polvo absorbente ontop de la etiqueta RFID, intenté utilizar lo suficiente para cubrir la etiqueta RFID toda esto se puede ver en la imagen 4 de arriba.
Ahora quieres cortar un cuadrado de papel de plata, para este proyecto otra vez usé las distenciones de 50 x 50 mm. Es importante que este papel de plata (plano de tierra) ser igual o ligeramente más grande que el tamaño de su antena de etiquetas RFID. Esto puede demostrarse en imagen 5 de arriba, que desea colocar la hoja de plata (plano de tierra) en la parte superior el polvo absorbente.
Ahora que todas las capas estén en su lugar desea envolver los lados del papel de seda sobre encima de la hoja de plata, a continuación, utilice una pequeña cantidad de agua de grifo para asegurar el paquete cerrado.
Mi paquete final puede verse en la imagen 6, nota que es importante para marcar el lado con la etiqueta de RFID como la parte superior del paquete.
