Paso 5: Construcción de gabinete Final

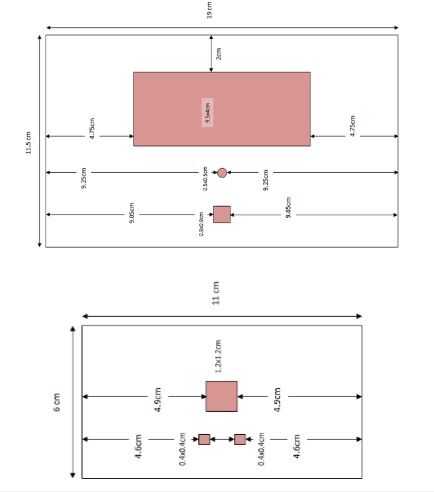

Ahora que el código y el PCB habían sido completa fue tiempo para medir las posiciones de la LCD, LED RFID lector entradas y fuente de alimentación. Imagen 1 muestra las dimensiones y posiciones de todos estos, que los agujeros fueron hechos usando una dremel.

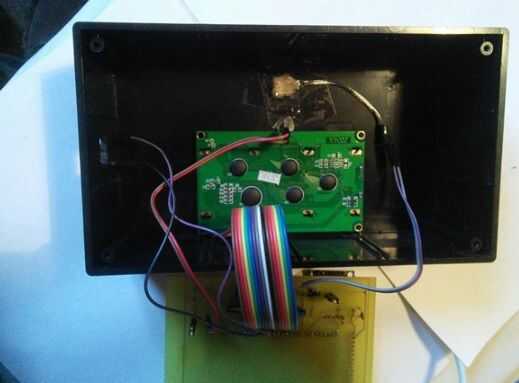

Una vez que los agujeros fueron hechos y lijar que comencé a montar la electrónica a partir del frente de componentes incluyendo el interruptor de reinicio, LED y la pantalla LCD. Esto puede verse en la imagen 2.
Una vez que estos se ajustaron las entradas del lector RFID se extendieron al lado de la caja que también se observa en la imagen anterior de 2.

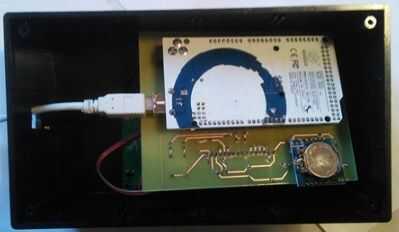

Ahora con todos los componentes claves montados el Arduino fue unido a lo PCB montaron detrás de toda la electrónica de panel frontal que se ve en la imagen 3 recinto diseño permitida para que el cable USB-B llegar a Arduino para eliminar la necesidad de una fuente de alimentación interna.

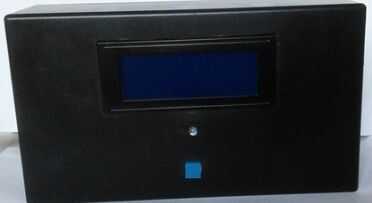

Imagen 4 muestra la parte frontal del recinto después de que habían sido montados todos los componentes y se atornilla el recinto cerrado.

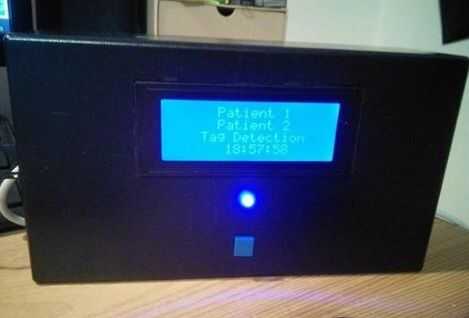

Imagen 5 de arriba muestra la prueba final de caja con las dos etiquetas RFID activadas,
