Paso 4: las discusiones:
En primer lugar construir el circuito según el esquema previsto.
Ahora voy a explicar a usted cómo funciona el circuito.

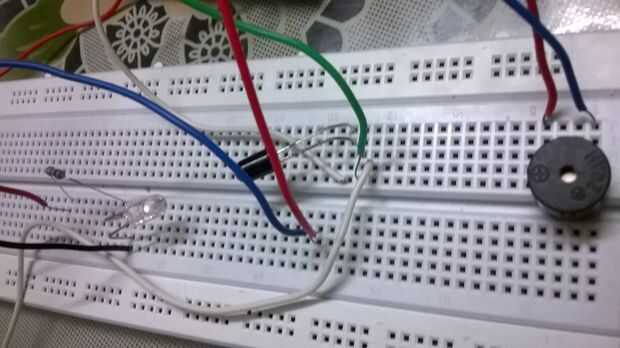

- El Led blanco que ves en las fotos es un emisor de rayos infrarrojos. Que encienda como un LED normal.
- Ahora si es su primera vez con un IR llevado, su muy común que te confunden su LED a ser echado a perder como no resulta brillante, pero ese no es el caso realmente.
- Luz infrarroja está fuera del rango del espectro visible incluso que si está encendida, no serás capaz de ver con ojos desnudos.
- A ver si su emisor LED(White) está funcionando correctamente: Encienda su teléfono celular cámara y ver el LED a través de él, verás que hay un resplandor púrpura.
- Esto garantiza que el emisor de IR (blanco) está funcionando perfectamente y está emitiendo luz de un rango determinado de frecuencia. Ahora viene los LED negro.
- El LED es el detector IR. La razón por la que se hace negra es que el color negro tiene la absorción más alta. por lo tanto absorbe la mayor parte de la luz infrarroja emitió por el emisor.
- Ahora ¿qué pasa si un objeto se encuentra entre el emisor y el detector? . Obviamente la cantidad de infrarrojo radiación interceptada por el detector será menor debido a la obstrucción. Esta es la captura! .
- Cuando tal situación ocurre, activan la alarma para denotar la intrusión.
Ahora que ya tienes el concepto correcto, permite centrarse en el código.
- En línea 10 comenzamos la comunicación serial para ver los valores de ser interceptados en el serial monitor para ambos los casos, es decir
- caso 1.) no hay obstrucción en la trayectoria del emisor y el detector.
- caso 2.) obstrucción en la trayectoria del emisor y el detector.
- para ambos casos, tenemos que observar los valores que se refleja en el monitor serie, basado en que decidiremos para que se sobrepase el valor se disparo la alarma.
- Tenga en cuenta que para mi experimento el valor de umbral se establece en 1005. Esto no podría ser el caso para usted. Por lo tanto tratar de controlar los valores que se intercepten y elegir en consecuencia su umbral.
** Bueno, espero que he cubierto todos los conceptos en detalle con respecto a este proyecto. Si te enfrentas a problemas o si necesita más detalles sobre cualquier tema secundario, entonces por favor no me dejan un comentario.
