Par de corazones Homopolar Motor (4 / 10 paso)

Paso 4: Hacer la forma de corazón

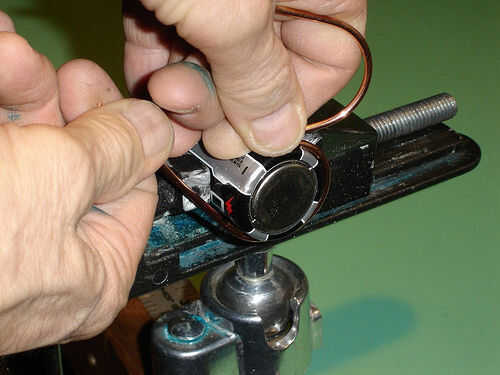

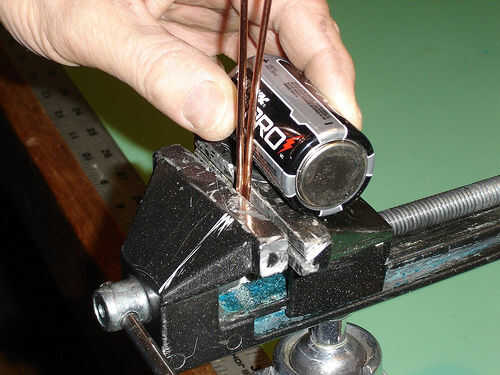

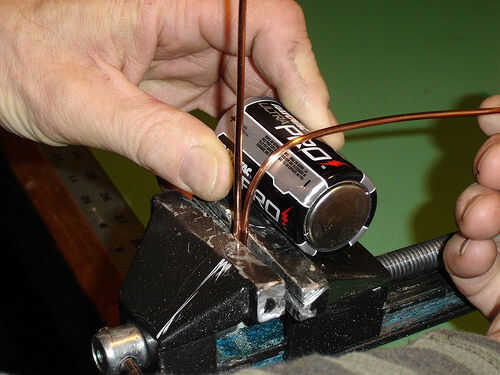

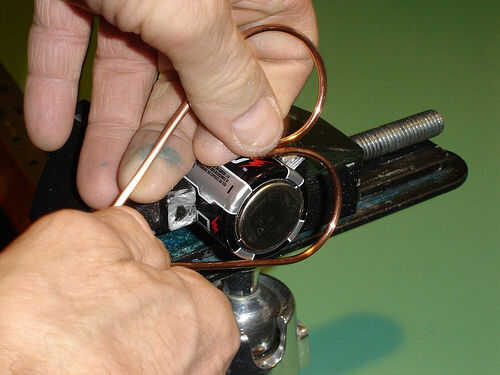

Hacer la forma del corazón o bien con una pila D, o un pedazo de tubo, como una forma. Poner en la prensa y envolver el alambre sobre ella. La idea es envolver el alambre sobre todo el camino alrededor de la forma para darle un aspecto redondeado.

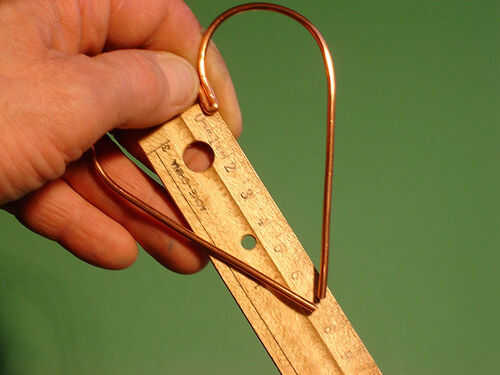

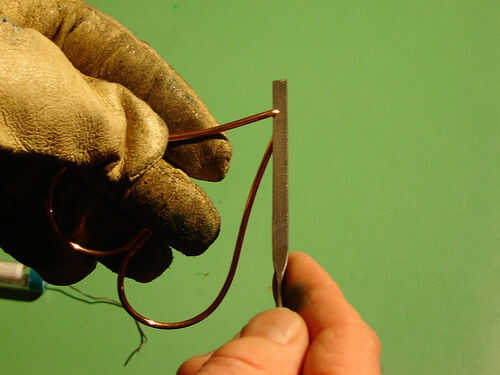

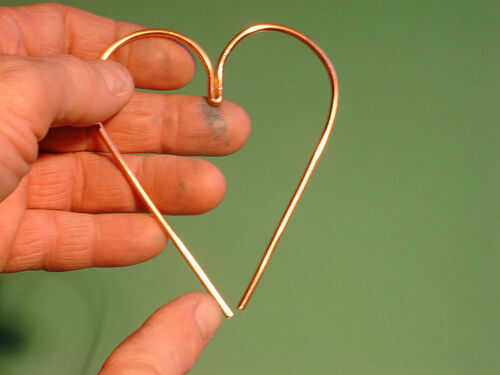

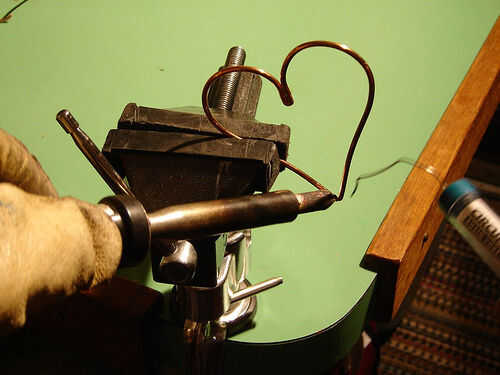

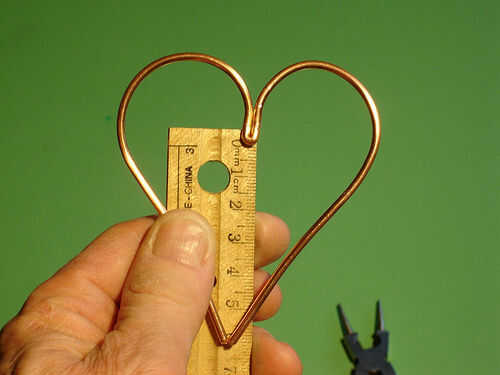

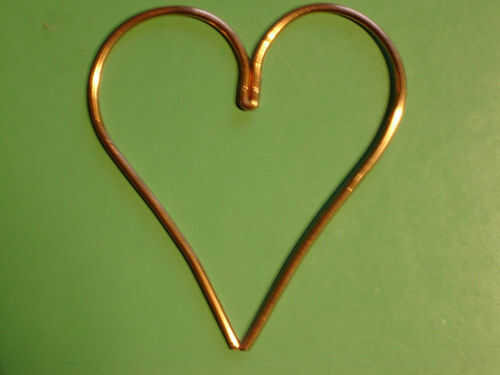

Para el corazón, los dos extremos rectos se convierten acompañados de soldadura, por lo que deben cumplir juntos.  Además, la altura total del corazón debe ser la correcta (alrededor de 8,5 cm funciona bien) para que pueda sentarse en la batería, toque las monedas o conmutador de imán y no del altavoz o mesa. La distancia de la batería + terminal al imán punto de contacto debe ser alrededor de 6,0 cm.

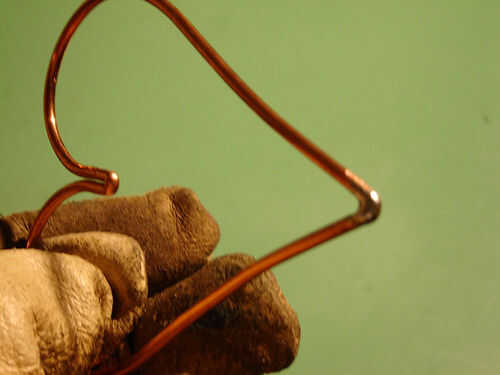

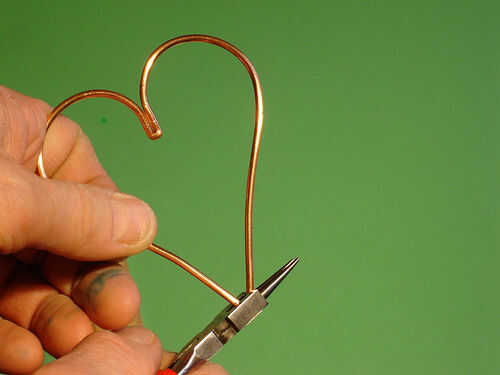

La segunda forma de corazón requiere de una curva compleja en dos patas con fondo plano que rodean, pero no toquen, el imán. Tienen un cierre mira las fotos y usar los dedos (y unas pinzas si es necesario) para hacer las curvas.
Es un trabajo duro que requiere fuertes dedos si se usa cable calibre 10.

La altura total del segundo corazón debe ser casi lo mismo que el primer corazón (8,5 cm). Utiliza la misma distancia de 6 cm de + terminal de la batería hasta el punto de contacto del imán.
