Paso 5: Marca: rejilla de la Base
En el diseño de este proyecto pasé mucho tiempo pensando en cómo podía diseño y marcar todos los componentes con poco esfuerzo como sea posible. Producto de esto era partes compartiendo varias dimensiones comunes, haciendo uso de los cantos existentes, compartir los bordes y colocar cuidadosamente sobre una rejilla base.

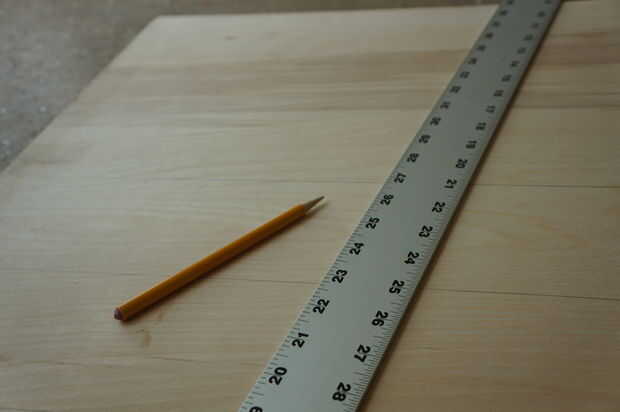

Para aprovechar esto, necesita seguir adelante y dibujar una cuadrícula de los tuyos. Cada cuadrado debe ser 4 "x 4". Para todos los tipos de matemáticas no, eso significa que en una hoja de 2'x 4' tienes una cuadrícula de 6 x 12 con 72 plazas total.
Zonas requeridas (en 4" espacios de la red) para las piezas son las siguientes:
Asiento – 3 x 3---Qty 2
Pierna – 1 x 5---Qty de 6
Marco – cambio 2 x 1 +---cantidad 6---la llave en la parte superior de la pieza del marco se extiende fuera de esta área. Afortunadamente, contamos con un amplio espacio para dar cabida a esto.
Placa de compresión = 2 x 2---Qty 2---este es conservador. Vamos a usar la habitación para tener en cuenta las áreas adicionales en los cuadros anteriores.
En caso de no contar, eso significa que tendremos cerca de 4 plazas (64 sq.in.) sobras. ¡ Yay! Desechos para otro proyecto!
No dude en jugar con diferentes configuraciones por su cuenta, pero creo que la mejor manera arreglarlos con el asiento en una final, la tensión y marcos de placas en el extremo opuesto y las piernas en el medio. Esto divide el hoja "hot dog estilo" con un taburete por mitad vertical de la hoja. Este arreglo elimina varios cortes aprovechando los bordes rectos colocados a lo largo del borde de la hoja de madera contrachapada.
Esta rejilla y el arreglo general descrito hará su vida mucho más fácil en los próximos pasos que detallamos cada componente. Zambullámonos.
