Paso 6: Marca: piernas
Para alcanzar el área requerida de la base, las piernas tendrá que ser inclinadas 10 grados de perpendicular. Lo harán también necesidad de ranurado para conectar a la pieza de marco, con muescas para asentar la placa de compresión y orejas para limpiar el perno de carruaje. Vamos a llegar a ella.
- En la parte superior de la pierna y usa tu transportador para dibujar un ángulo de 10 grados a lo ancho de la pieza. Esto formará el ángulo en que la pierna en contacto con la parte inferior del asiento.

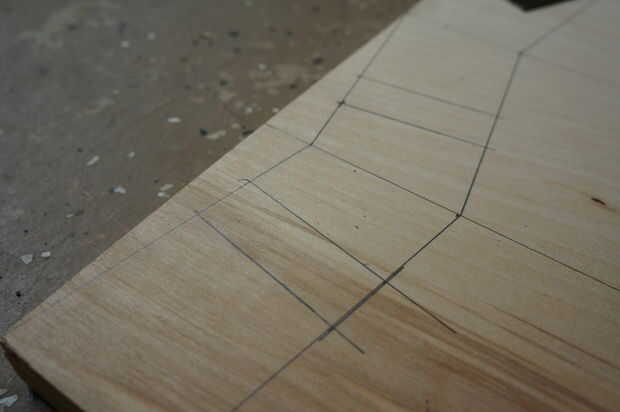

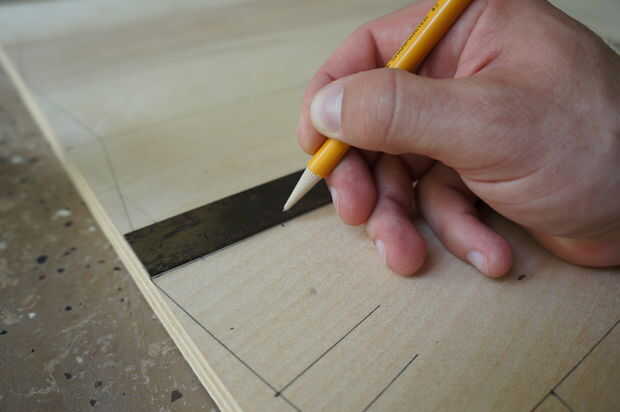

- Medir desde la parte superior y a lo largo de la longitud de la pierna, colocar marcas en 2" y 7-1/2" (con respecto a la esquina). Repita este proceso en el lado opuesto en relación con el punto donde la línea de ángulo de 10 grados que usted dibujó en el paso #1 corta el borde de la pierna. Conecte cada conjunto de puntos con su regla para crear líneas paralelas a un ángulo de 10 grados.
- Medir desde el punto donde la línea original de 10 grados que dibujó intersecta el borde de la pierna y a lo largo de la línea de 10 grados. Haga una marca en 1-1/2" y 2-1/4" (3/4" entre).
- Dibuje una línea a través de estos puntos, perpendiculares a la línea original de ángulo de 10 grados y que se cruzan la línea de ángulo de 10 grados dibujada en la marca de 2". Esto formará la ranura para la fijación al marco.

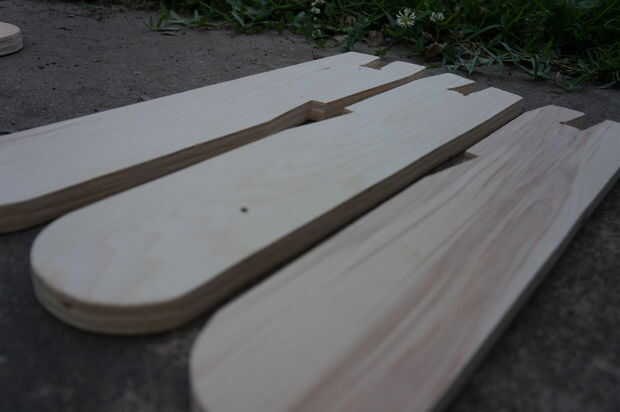

- Paralelo a la ranura, en la parte superior, dibujar una línea perpendicular que pasa por el punto donde el la línea de 10 grados en 2" cruza el lado de la pierna. Este oído proporcionará el espacio necesario para el perno de carruaje pasar entre las piernas.
- En el mismo lado, medir la 1/2" a lo largo de la línea de 10 grados desvío 7-1/2". Dibujar una línea perpendicular por este punto y hacia el lado de la pierna. Esta línea suele ser paralela a la ranura del marco y la oreja que marcó. Esta muesca proporcionará un asiento plano en el que la placa de compresión puede asiento y reunir la Asamblea.

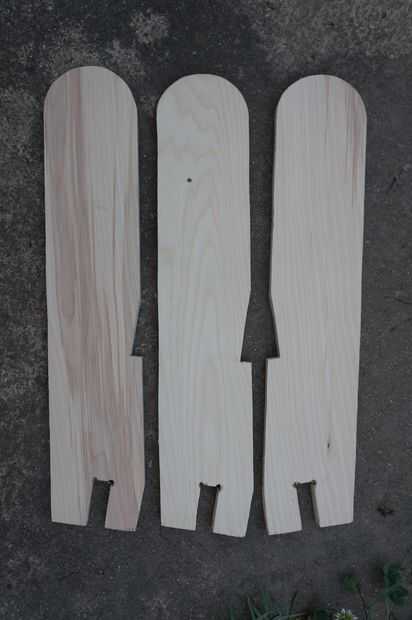

- Hay dos agujeros de dogbone requerido en la parte inferior de la ranura. Un tercer orificio opcional dogbone es en la esquina de la ranura más abajo de la pierna.

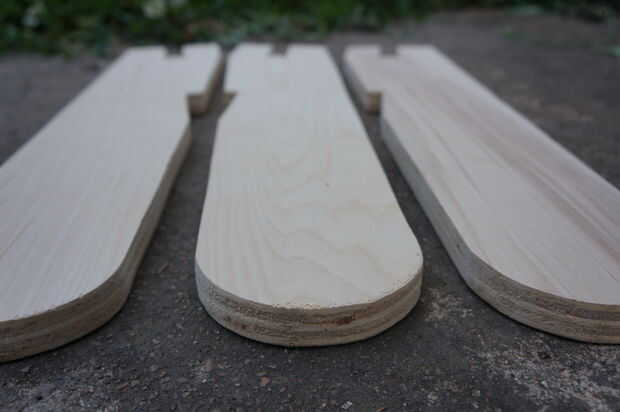

- Por último, utilice su brújula o un objeto redondo para dibujar un radio (> 2") en la parte inferior de la pierna. Alternativamente, usted puede hacer una pierna de fondo plano dibujando otra línea de 10 grados a través de la parte inferior y paralelas a las otras líneas que acaba de trazar.
Pro-TIP: Si usted espejo pares de piernas entonces puede volver a utilizar el 0", 2" y 7-1/2" compensaciones, reduciendo significativamente el tiempo de marcado y mejor asegurando cosas alinean correctamente.
