Paso 7: Marca: Marcos

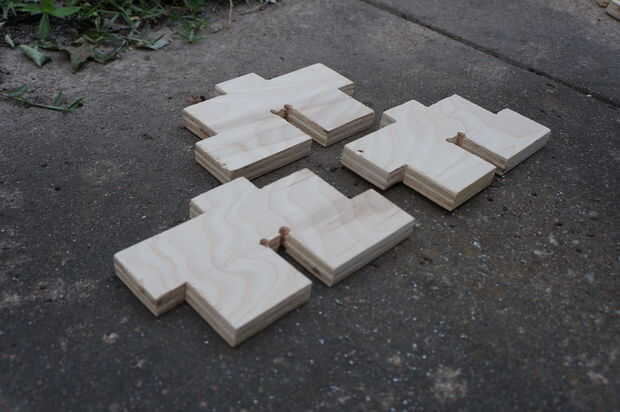

Los marcos son quizás el componente más fácil marcar desde el hacer uso de las geometrías elementales. La precisión es clave, ya que proporcionan la base para gran parte de la Asamblea.

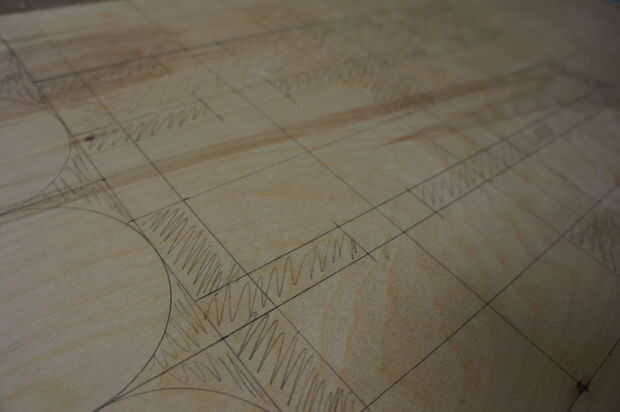

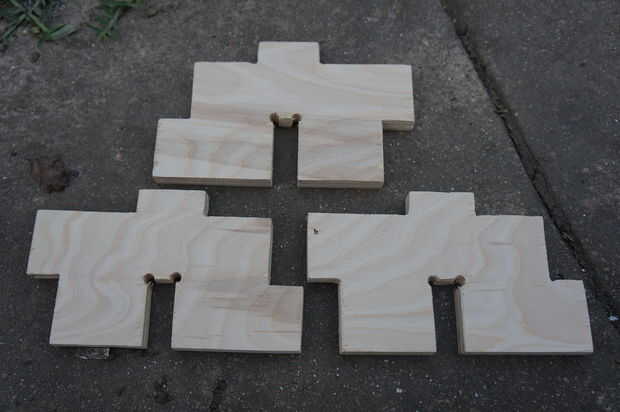

- Comience dividiendo el área de la cuadrícula de 2 x 1 en la mitad, verticalmente. Esto formará la parte superior de la ranura y los fondos de las ranuras que permiten el marco conectar a sus hermanos gemelos.
- A continuación, utilice su regla para marcar 1" de los bordes de la pieza, formando dos rectángulos 1" x 2" en las esquinas opuestas de la pieza. Estas muescas son donde las piezas del marco interconectará más adelante.
- Acabado de la ranura de fijación profunda de la pierna 2" de la marca centrando un 0,75" x 2" rectángulo orientado verticalmente, en el borde inferior. Usted puede dibujar marcando un desplazamiento de 3/8" a cada lado de la cuadrícula principal dividir la pieza por la mitad, o por la medición de 3-5/8" desde el borde izquierdo o derecho.
- Para marcar la tecla superior por que el marco se inserta en el asiento, dibuje una línea horizontal ¾" sobre la parte superior de la pieza (4-3/4" de la base). Dibuja los lados de la clave mediante la colocación de una marca de offset 1" de la línea central, o 3" desde el borde de cada lado.

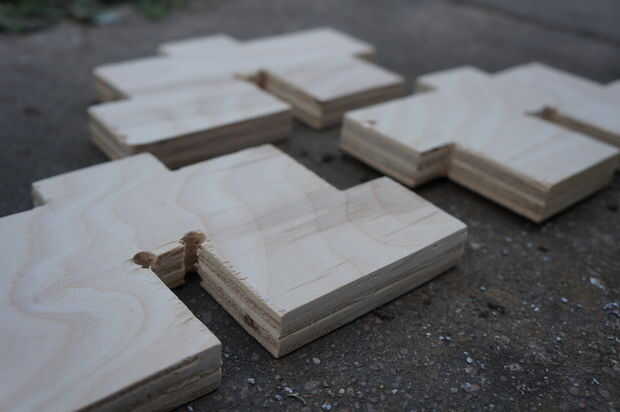

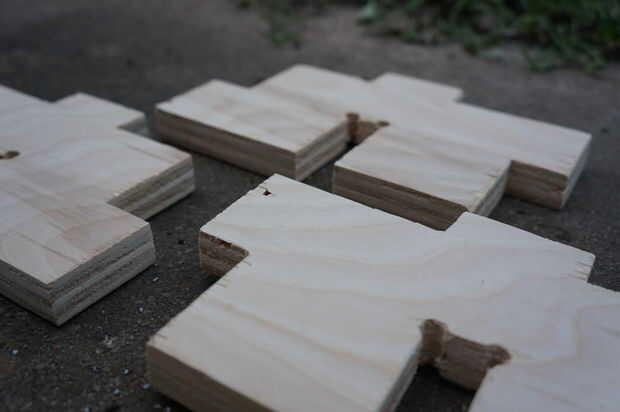

Al igual que las piernas, dogbone agujeros son necesarios en la ranura, pero son opcionales en todas partes otra cosa.
