Para construir un regulador de voltaje y medir voltaje AC usando arduino (4 / 4 paso)

Paso 4: Paso4: circuito limitador

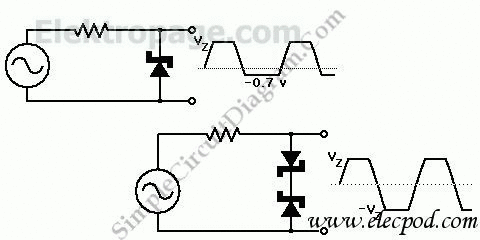

Un circuito limitador actúa como un circuito de línea y proporciona una salida proporcional a Vo = KVi. Utilizamos un único limitador que es la primera de ellas ya que se rectifica la onda.

La salida de esto tiene muy poco ruido izquierdo y puede alimentar a Arduino.
