Paso 5: Circuito de soldadura mientras esperas...
Aquí está el paso a lo que he hecho hasta ahora.

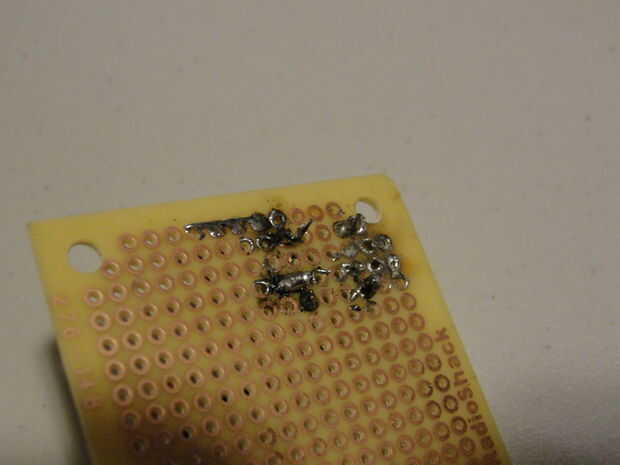

1. chip LM386 en lugar de la soldadura

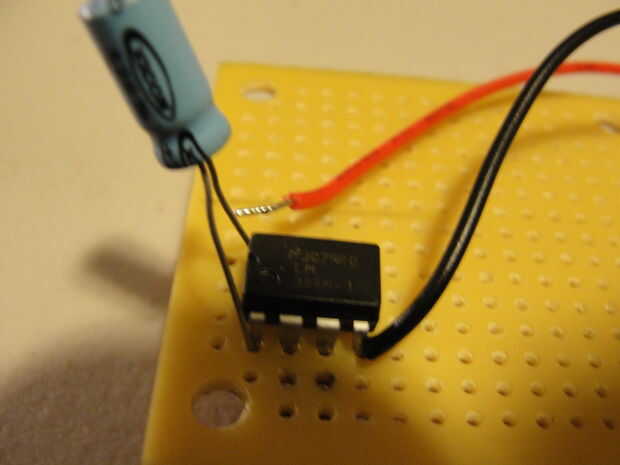

2. Suelde 10uf condensador en lugar de pernos 1 a 8. el extremo negativo debe ir al pin

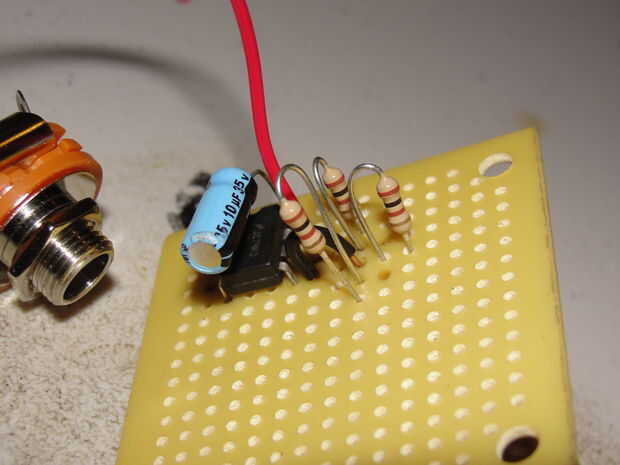

3. el puente del pin 5 a un orificio independiente para las 3 resistencias a soldar el alambre de los LED de la soldadura

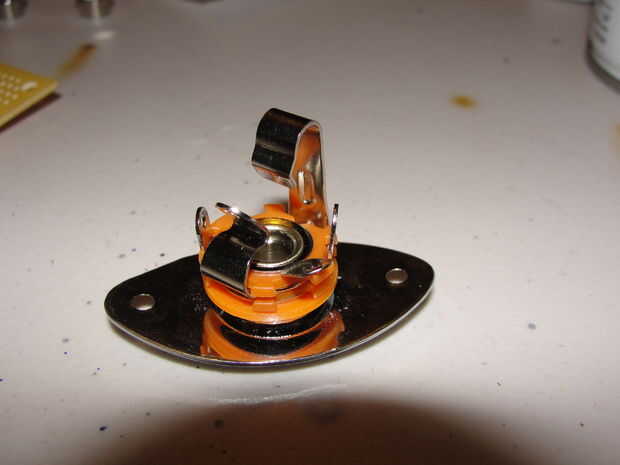

4. Suelde la negativa final de clip de 9 voltios a negativo o la punta del jack estéreo.

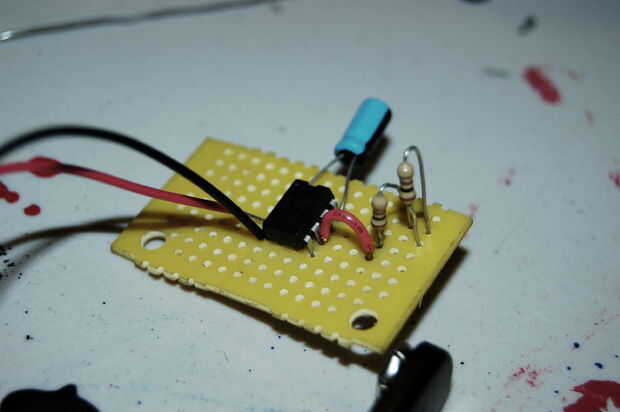

5. soldadura un puente del Pin 5, por lo que el cable positivo de la batería puede combinar con el + plomo procedente de los LED
6. soldar un cable desde el negativo plomo/anillo que irá a la clavija de entrada de negativos 4

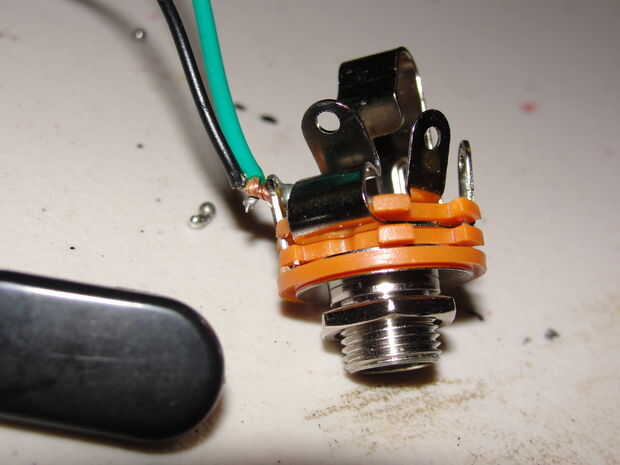

7. Suelde el cable de entrada negativo al pin 2 y el otro extremo de la tierra/el anillo en el estéreo (aconsejo soldar todas las cosas el estéreo a la vez... y envolver los cables para obtener la mejor conexión).
8. Si se confunde el mensaje me, o vea el diagrama y fotos.
