He visto un montón de Instructables que muestra cómo trabajar con microprocesadores, pero todos asumen que han trabajado con ellos antes y saber lo que está haciendo. No he visto un Instructable que te lleva de la nada y se basa en cada paso.
Lo que haremos aquí es comenzar con un tablero pelado y construir cada conexión y cada componente hasta que tengamos todo que lo necesario para programar un microcontrolador para hacer algo. En este Instructable parpadeará unos LEDs en secuencia... entonces si se construye este circuito... tu primer proyecto puede cambiar el código un poco para que en un semáforo.
Elegí un más viejo chip Atmel, el Tiny-26 para empezar. Es un microprocesador más pequeño, barato y fácil de entender. Una vez que entienda lo que estamos haciendo aquí, puede que desee probar un chip más potente como el Mega - 328P que tiene más pins y más memoria.
Nota: Los 261 Tiny, Tiny-461 y Tiny-861 son perno compatible con nuevas versiones de Tiny-26. Tienen 2K, 4K y 8K de memoria. Si, simplemente cambiar el encabezado seleccionando el chip correspondiente y vuelva a compilar el programa para utilizar la versión más reciente. Los nuevos chips tienen más funciones que pueden asignarse a cada pin. Ver las fichas técnicas para más detalles.
261 minúsculo, 461, 861 Hoja de datos (PDF)
26 pequeños Hoja de datos (PDF)

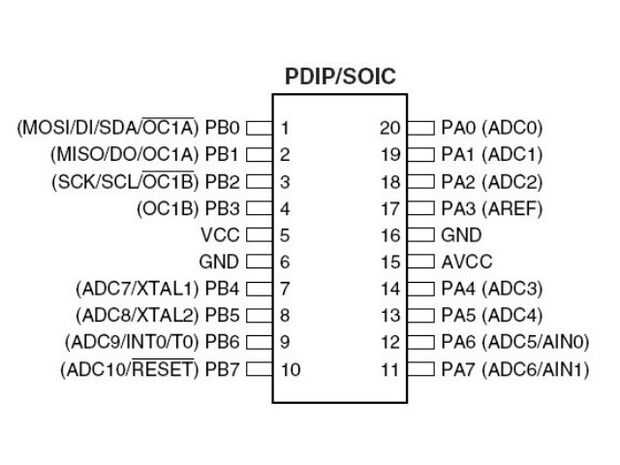

Abajo se encuentra una imagen con las clavijas para el chip que va a utilizar... nos va conectando la alimentación y la tierra... en este caso 5v. Así que ¿dónde conseguir 5 voltios? Construiremos una fuente de alimentación de una batería de 9v.
Vamos a empezar!
Video publicado en un tamaño más grande en: http://www.youtube.com/watch?v=Jxica6Yenh8
