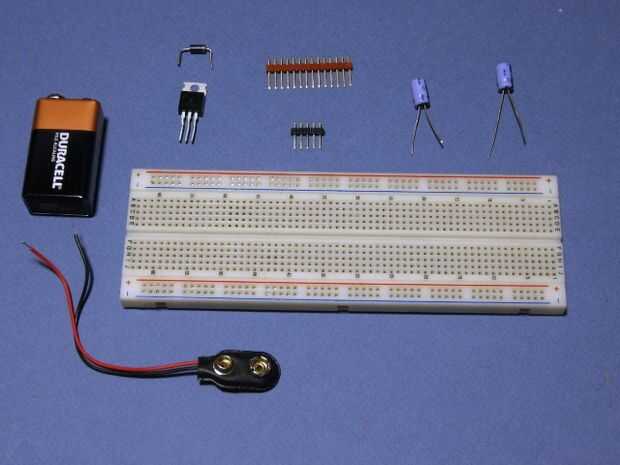

Paso 2: A partir de la fuente de alimentación
También queremos instalar un diodo en el circuito... permitirá actual para fluir en solamente una dirección. La razón por la que instalamos es de modo que si conectamos la batería hacia atrás no permitirá el flujo de corriente y protegerá a nuestro circuito de daño. El diodo tiene una línea impresa, esto debe ser en el lado más negativo, en nuestro caso... conecta a la entrada del regulador de voltaje.
La batería de 9 voltios clip usos trenzado cables... que no conecte a un protoboard muy bien así que tenemos que hacer que podemos instalar las conexiones correctamente. Vamos a utilizar lo que se llama una cabecera SIP. (Pins en línea única) Los cables se sueldan a los pernos y luego se pueden insertar en el protoboard.
Si nos fijamos en la imagen #3, se puede ver que los cables se sueldan a dos pernos. Esto se hace para proporcionar una conexión que no gire o jiggle suelta más fuerte. (Es un buen consejo a recordar! )

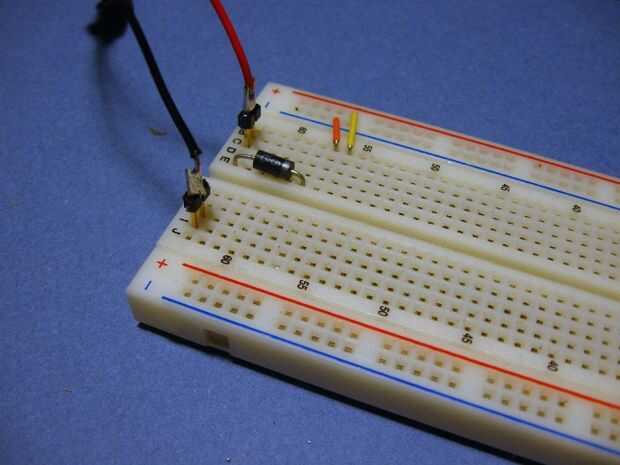

Inserte los pernos de la placa e instalar el diodo. (Imagen #4)

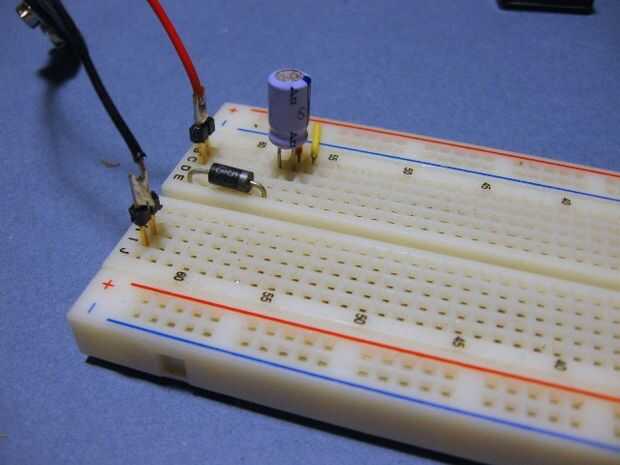

En la imagen #5 se puede ver que hemos añadido un condensador... es un 47uF clasificado por lo menos 6 voltios... son 25 voltios... así que son finas. Actúan para suavizar la tensión al encender y apagar cosas como LEDs. Una forma de pensar de ellos es como el depósito de agua en el inodoro... cuando usted descarga necesita un gran caudal de agua a la vez... pero la tubería es muy pequeña. El tanque contiene agua suficiente para compensar el flujo. Además, el condensador tiene energía extra para cuando hay un aumento de las cosas de arranque y parada.

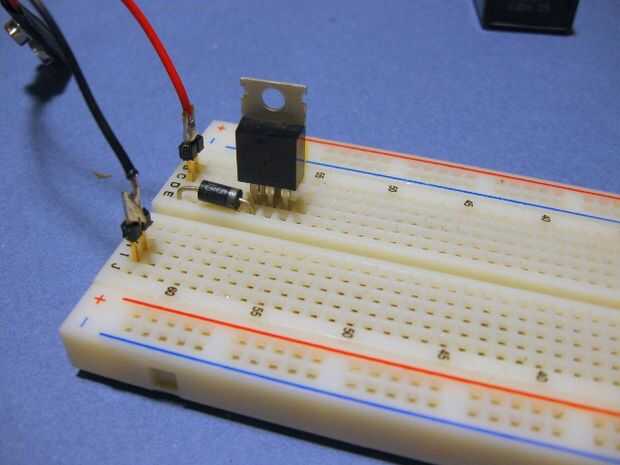

Un condensador va entre la entrada al regulador de voltaje y la tierra, la otra va entre el suelo y los 5 voltios regulados. El condensador tiene una marca para mostrar de que lado se conecta a tierra.

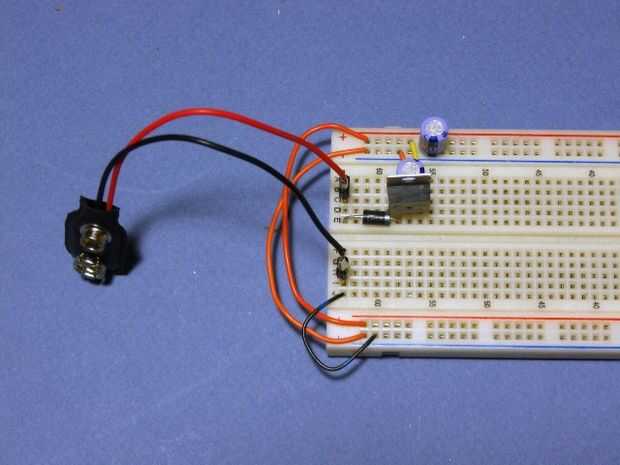

En la imagen #6 y #7 imagen se puede ver el fuente de alimentación.
