Paso 3: clímax!
como el nombre lo dice, es el paso más importante
después de conectar el jtag al microcontrolador

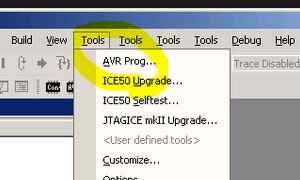

tienes que elegir "avrprog" en el menú herramientas.
PERO!
se sabe que jtagice tiene un complicado sistema conocido como "tiempo intermitente", que sobre 6-7 segundos después de conectar en la ranura usb, durante el tiempo de parpadeo del led de jtagice parpadea al mismo tiempo es el momento más importante para nosotros en el momento
clímax
Ahora que tienes que hacer el procedimiento como sigue
1 enchufe el hielo jtag en la ranura usb y después de los extremos de tiempo intermitente y controladores etc. están instalados, el pc asignará un puerto com para el jtag (usted puede conseguir los drivers desde la web del fabricante)
2. Compruebe el puerto com en el administrador de dispositivos y corregir a un puerto com entre 1-4.
3 después de corregir la clavija de puerto com hasta jtagice

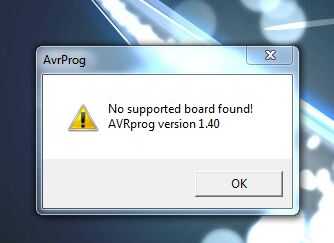

4. Vuelva a colocar el jtagice y durante el tiempo de parpadeo haga clic en el "avrprog" en estudio de atmel o de lo contrario, el error no se mostrará ningún dispositivo compatible encontrado

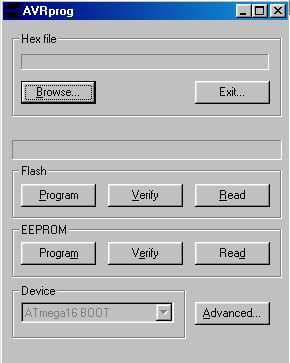

después de hacerlo se abrirá una ventana emergente (como fotos), en el submenú archivo hexadecimal haga clic en examinar y busque el archivo "upgrade.ebn" en dirección de raíz "C:\Program Files\Atmel\AVR Tools\JTAGICE"
5. después de seleccionar el archivo de actualización, desconecte el microcontrolador (si había conectado antes) de jtagice
6 después de desconectar, cargar el archivo usando el botón de programa seguido por verificar botón en la pestaña flash sub
7 ahora han actualizado su dispositivo
8. cerrar el estudio de atmel y desconecte jtag usb ranura
9. ahora Conecte en jtag y después de parpadear tiempo extremos Inicio estudio de atmel
10. Conecte el jtag a través de conectar botón

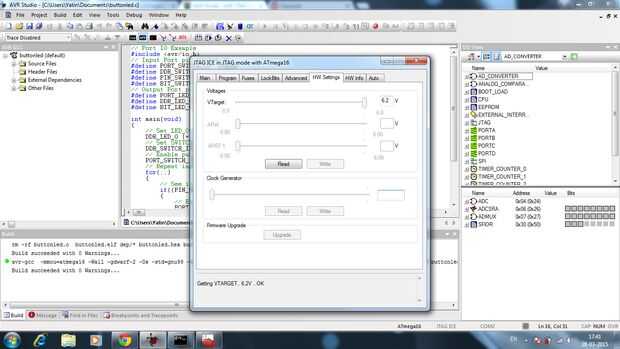

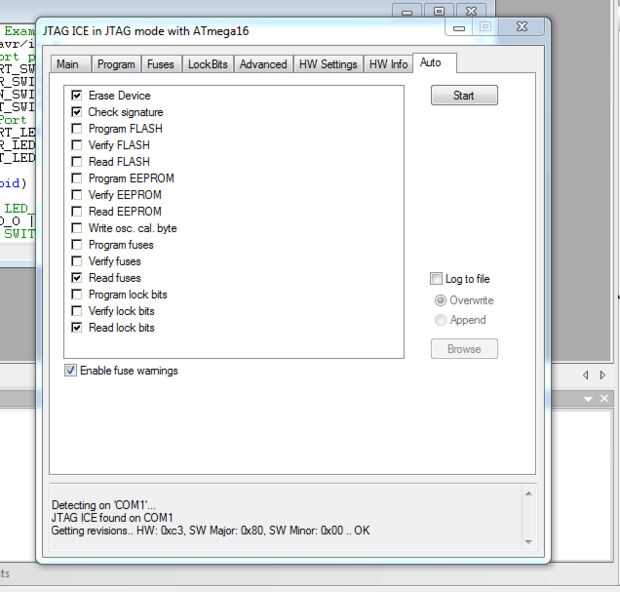

11. Si se conecta y ventanas emergentes de una ventana como en fotos, lo has hecho
FELICIDADES LO CONSEGUISTE TRABAJO!!!!!!
