Paso 2: Montaje de la Junta
Montaje de la Junta es muy fácil. En uno de los talleres organizan por el equipo de Tinusaur había personas de 16 a 44 años que lo hizo sin problemas significativos.
En el tablero del PWB hay marcas donde y como poner los componentes.
Sólo existen 2 componentes que deben soldarse en una dirección específica:
- Calcetín para el microcontrolador - tiene una muesca identificación que marca la parte superior, el PCB tiene una marca para esa muesca así.
- El condensador de 100uF - tiene (+) y signos (-) - la misma marca en el PCB también hay...

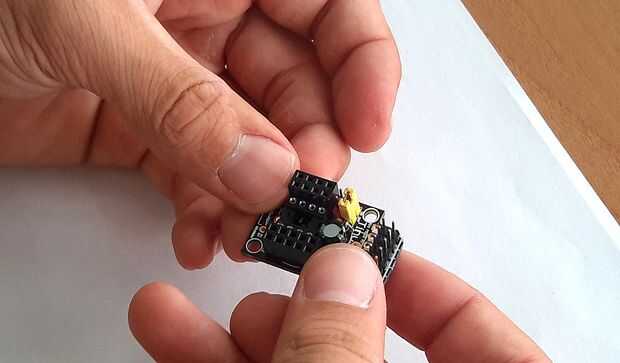

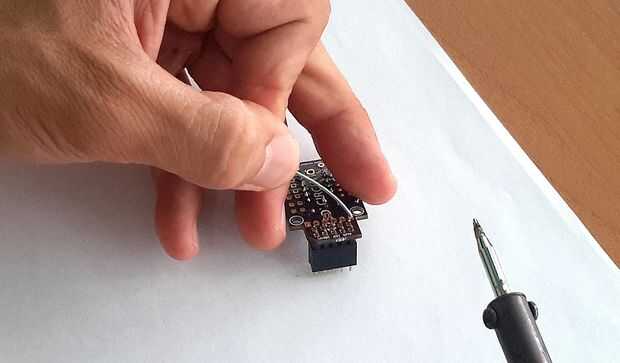

Este es el orden recomendado para la soldadura de las piezas:
- Toma de MCU. Nota: no inserte el chip aún.
- Condensadores C1, C2 y el resistor R1.
- Encabezados H1, H2.
- Cabezal de alimentación externa – rojo.
- Batería de encendido/apagado encabezado – amarillo.
- Cabecera del ISP.

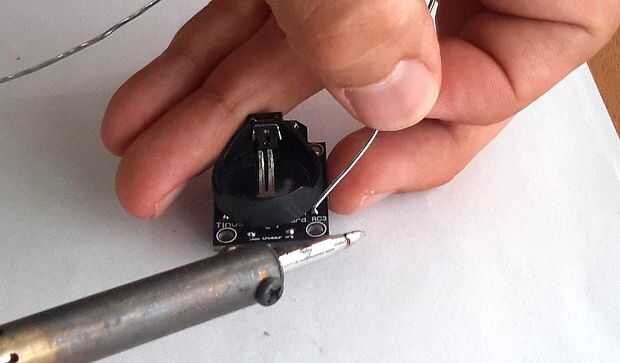

- Soporte de la batería.
- Botón RESET.
Tenga en cuenta que el soporte de la batería debe ser soldada antes de que el botón.
Más detalles y recomendaciones para el montaje de la Junta podrían encontrar en esta página: http://tinusaur.org/guides/tinusaur-board-assembling-guide/.
