¿Paso 12: Cómo dibujar un círculo?
Podemos usar el siguiente código para generar un círculo en la pantalla:
#include //Include Wire library for I2C communication#define HEIGHT 64 #define WIDTH 128 const int RST = 10; //Assign pin 10 for Reset int i; //Set variable i as integer static unsigned char array[1024]; //Buffer array void setup() { pin_init(); //Initialize pins initialize_OLED(); //Initialize screen memset(array, 0, sizeof(array)); //Initialize array with 0s circle(63,31,10); //Draw circle, (x,y,R) Flush(); //Send data } void loop() { } void pin_init(){ Serial.begin(9600); //Set baud for serial transmission pinMode(RST, OUTPUT); //Set RST as output } void initialize_OLED(){ Wire.begin(); //Initialize I2C interface digitalWrite(RST, LOW); //Set RST pin low delay(100); //Wait 100 ms digitalWrite(RST, HIGH); //Set RST pin high Wire.beginTransmission(0x3D); // Start communication with slave Wire.write(0x00); //Command stream Wire.write(0xAE); //Set display Off Wire.write(0xD5); //Set display clock divide ratio/oscillator frequency Wire.write(0x80); Wire.write(0xA8); //Set multiplex ratio Wire.write(0x3F); Wire.write(0xD3); //Set display offset Wire.write(0x00); Wire.write(0x40); //Set display start line Wire.write(0x8D); //Set charge pump Wire.write(0x14); //VCC generated by internal DC/DC circuit Wire.write(0xA1); //Set segment re-map Wire.write(0xC0); //Set COM output scan direction Wire.write(0xDA); //Set COM pins hardware configuration Wire.write(0x12); Wire.write(0x81); //Set contrast control Wire.write(0xCF); Wire.write(0xD9); //Set pre-changed period Wire.write(0xF1); Wire.write(0xDB); //Set VCOMH Deselected level Wire.write(0x40); Wire.write(0xA4); //Set entire display on/off Wire.write(0xA6); //Set normal/inverse display Wire.write(0x20); //Set memory address mode Wire.write(0x00); //Horizontal Wire.write(0xAF); //Set display on Wire.endTransmission(); //End communication with slave } /*Midpoint circle algorithm*/ void circle(int x0, int y0, int R){ int x = R; //Set x equal to radius int y = 0; int de = 1-x; while(x>=y){ draw_pixel(x+x0, y+y0); //First octant draw_pixel(y+x0, x+y0); //Second octant draw_pixel(-y+x0, x+y0); //Third octant draw_pixel(-x+x0, y+y0); //Fourth octant draw_pixel(-x+x0, -y+y0); //Fifth octant draw_pixel(-y+x0, -x+y0); //Sixth octant draw_pixel(y+x0, -x+y0); //Seventh octant draw_pixel(x+x0, -y+y0); //Eight octant y++; if(de<=0){ de += 2*y+1; } else{ x--; de += 2*(y-x)+1; } } } void draw_pixel(int x, int y){ if((x<0) || (x>=WIDTH) || (y<0) || (y>=HEIGHT)){ //Check for boundaries return; } else{ array[x+(y/8)*WIDTH] |= _BV((y%8)); //Store pixel in array } } void Flush(){ Wire.beginTransmission(0x3D); //Start communication with slave Wire.write(0x00); //Command stream Wire.write(0x00); //Set lower column start address for page addressing mode Wire.write(0x10); //Set higher column start address for page addressing mode Wire.write(0x40); //Set display start line Wire.endTransmission(); //End communication with slave unsigned char twbrbackup = TWBR; //Two wire bit rate register TWBR = 12; //Set to 400kHz for(unsigned short q=0; q<(WIDTH*HEIGHT/8); q++){ Wire.beginTransmission(0x3D); //Start communication with slave Wire.write(0x40); //Data stream for(unsigned char w=0; w<16; w++){ Wire.write(array[q]); //Transmit data to be displayed q++; } q--; Wire.endTransmission(); //End communication with slave } TWBR = twbrbackup; } La función del círculo se basa en el Algoritmo de punto medio círculo para generar círculos con los pixeles. El algoritmo dibuja un píxel a la vez en cada octante del círculo por medio de simetría hasta completa la circunferencia. Una vez más, la función del pixel se utiliza para dibujar cada píxel del círculo cada vez se le llama en el programa. Consulte el siguiente enlace para más información sobre el algoritmo:
https://en.wikipedia.org/wiki/Midpoint_circle_algo...
Dando nuestro círculo la función tres argumentos (origen en (x, y) y radio), ahora podemos dibujar un círculo como el anterior.

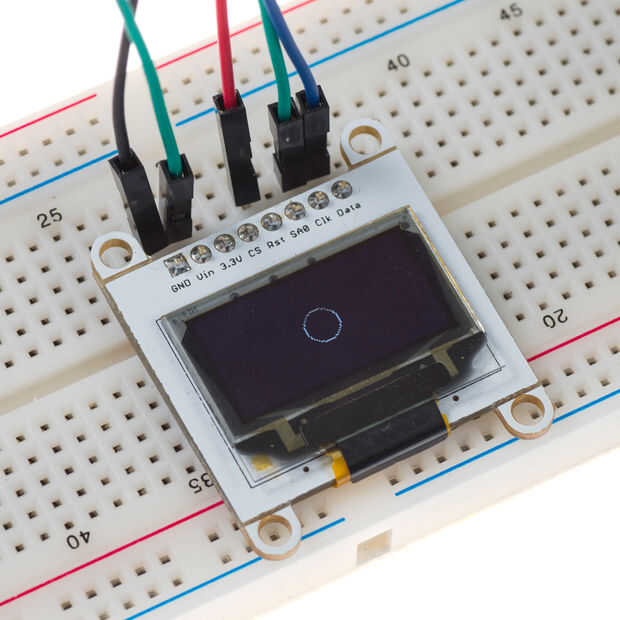

En este ejemplo el origen del círculo es (63,31) y tiene un radio de 10, generando así un círculo en el centro de la página con un radio de 10 píxeles.
