Paso 3: Las configuraciones utilizadas
Generalmente el amplificador operacional tiene 2 entradas (inversión y no inversión) y 1 salida. Invertir entrada se muestra por un signo negativo en el amplificador operacional, mientras que la entrada no inversora se demuestra por el signo positivo (ver la imagen en el paso 1).

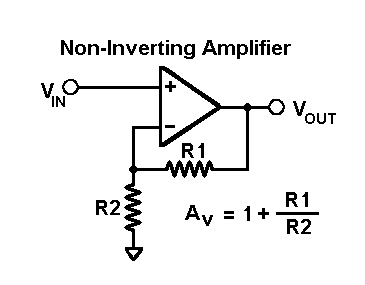

1. no invertir amplificador: la puesta en marcha de un amplificador no inversor se muestra en la figura. La relación de salida y entrada se denomina ganancia, y en esta configuración, la ganancia se caracteriza por la ecuación indicada por Av en la figura. Así que para una resistencia de retroalimentación de 10k y la resistencia de entrada de 1k, la ganancia será de 11. Eso significa que la salida será 11 veces la entrada. Pero eso no significa que una entrada de 2V dará salida 22V porque un amplificador operacional tiene un positivo y un negativo carril. En otras palabras, el amplificador operacional tiene un cierto nivel de referencia. Si el amplificador operacional intenta amplificar a 22V, sólo puede ir a 5V. Mejor pensar en una escala que asumimos para valores más grandes mientras se trazado gráfico de algo.

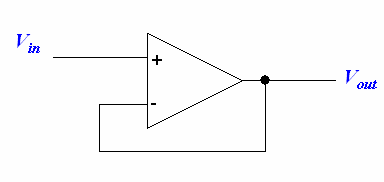

2. seguidor de voltaje: este es un circuito simple y simplemente da la salida se da en la entrada. El requisito para este circuito es para separar la salida de toda la charla en el circuito del amplificador no inversor.
Después de seguidor de voltaje, usaremos un filtro RC resistencias las caídas repentinas y procedentes de la música y el LED de la ups se desvanece en vez de dar vuelta encendido y apagado, dando un efecto agradable.
