Paso 4: La puesta en marcha

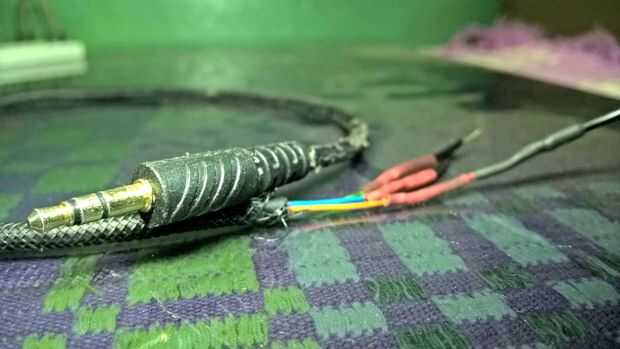

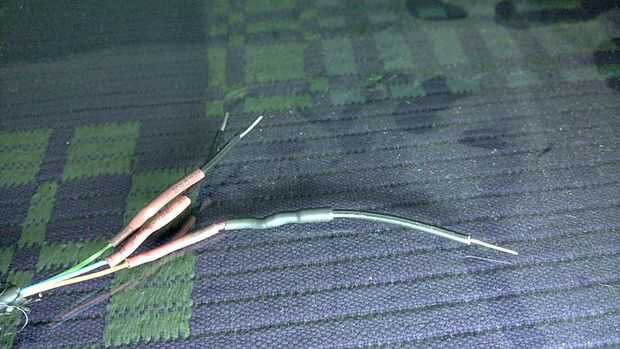

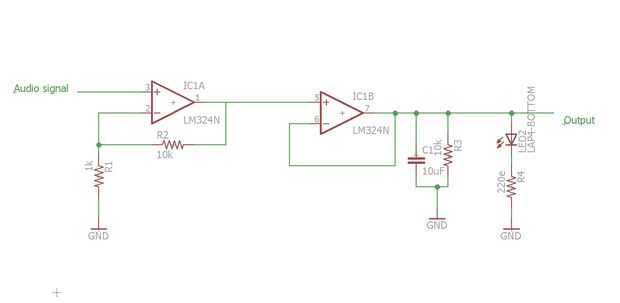

En primer lugar necesita un 3,5 mm jack de plomo, de corte y desforre para conseguir los tres cables en su interior (izquierda, derecha y común). Ahora supongo que usted sabe cómo usarlo (si no, solo comenten). He adjuntado una foto de cómo parece. Ahora vamos a utilizar cualquiera de la izquierda o derecha de la entrada al amplificador operacional. La configuración se muestra en la figura.
¿Qué estamos haciendo?
Todos sabemos que la señal en el cable de los auriculares es más que un nivel de voltaje. Pero son de muy baja magnitud. Que es muy bajo, que incluso la luz no podemos hasta un led con él. Para amplificar o aumentar la magnitud, utilizamos un amplificador no inversor. Señal de audio se da en la entrada no inversora del circuito. El resto del circuito se ocupa de otras cosas.

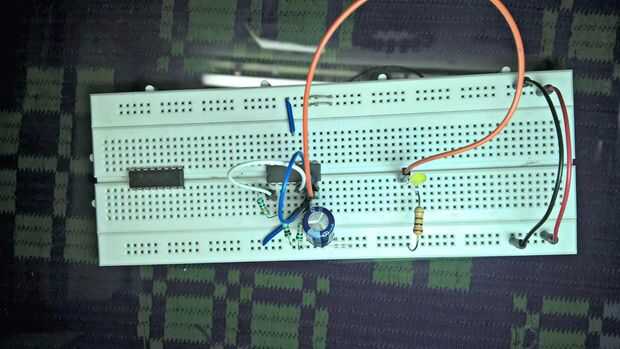

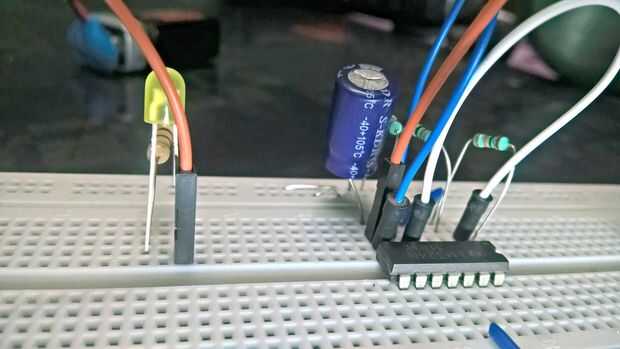

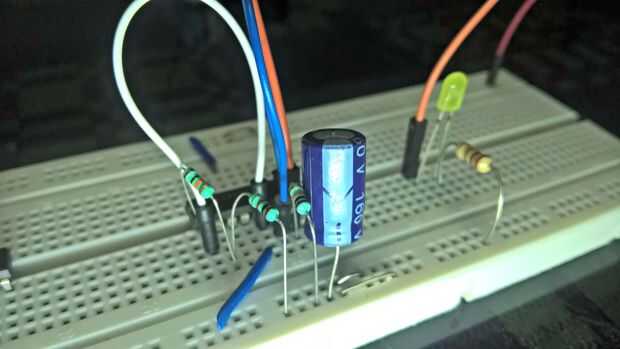

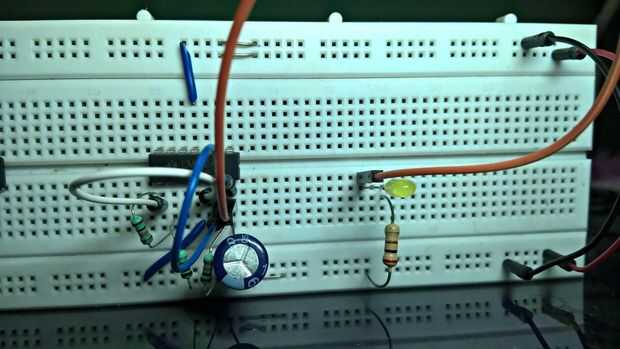

Para comprobar si es trabajo sólo tiene que añadir un LED con un limitador de corriente en la salida del seguidor de voltaje. Si tu circuito es correcto, el LED se encenderá según tu música.

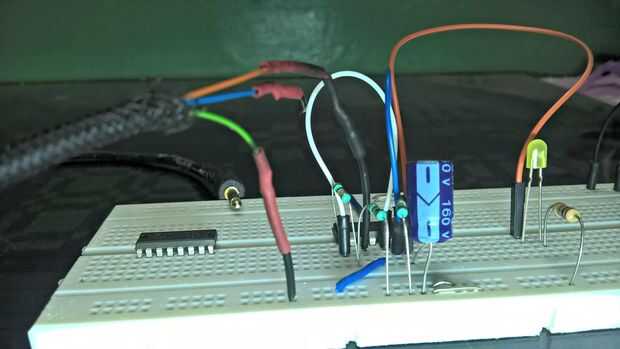

Tenga en cuenta que el común de la toma debe conectarse a tierra con el carril de tierra del circuito.
