Parachoques para camiones fuera de carretera de acero personalizado (9 / 13 paso)

Paso 9: Parte fabricación: refuerzo adicional

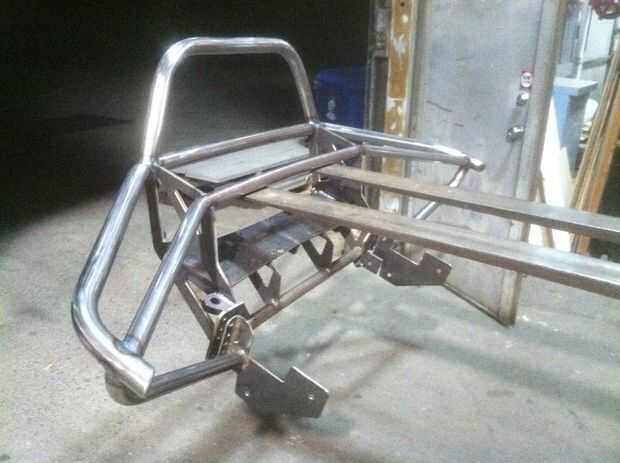

En este punto en el proceso de fabricación, nos detuvimos a evaluar el diseño estructural.  Pensamos que era prudente Agregar a más miembros de rigidez al conjunto.

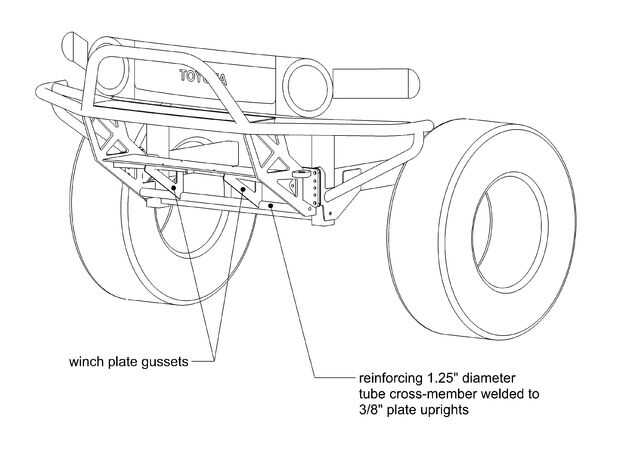

Un refuerzo de 1.25" diámetro tubo transversal fue soldada con autógena, atando juntos los dos montantes de placa de 3/8".  Sirve para mantener la distancia entre los montantes de la placa durante la soldadura, y fortalece la parte posterior de la placa de fiesta tras el impacto.

Ya que el torno está montado sobre una superficie horizontal, la placa será sometido a importantes fuerzas (torsión) de torsión.  Dos 1/8 refuerzos, cuyo perfil se hizo eco de la forma de los postes de la placa de 3/8", agregaron que atar el plato de torno y travesaño de refuerzo juntos.
