Paso 3: Obtener la geometría del cuadro y las medidas exactas

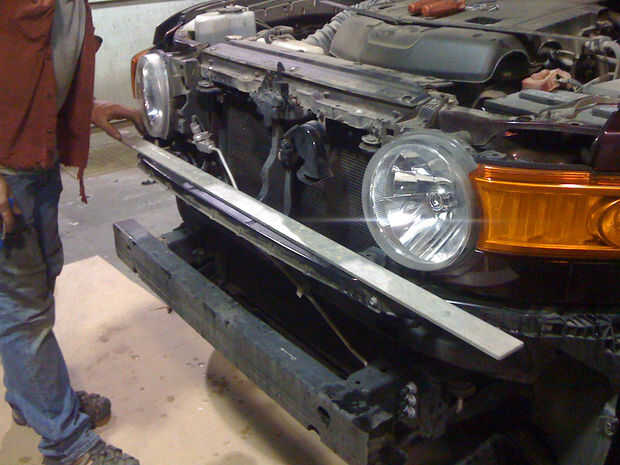

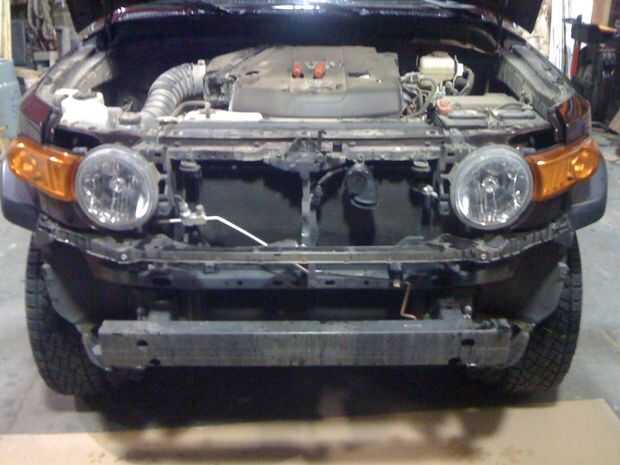

Utilizamos el marco cuerno Monte las plaquetas existentes como punto de referencia inicial. El camión estaba estacionado en un terreno nivelado, y medimos el tamaño del neumático, eje ubicación y llamaradas de la defensa delantera. Utilizando una regla larga y un Sharpie, dibujamos una línea recta a través de un pequeño pedazo curvado de chapa en el cuerpo como una referencia al intentar medir la curva de la parrilla y el ángulo de las luces intermitentes. Distancias entre agujeros disponibles en el marco fueron cuidadosamente observados, así como su distancia al punto de referencia en las placas de cuerno de marco. Un calibrador del hilo de rosca se utilizó para determinar la rosca en los agujeros roscados, para que los pernos tamaños adecuado podrían ser igualados a ellos.

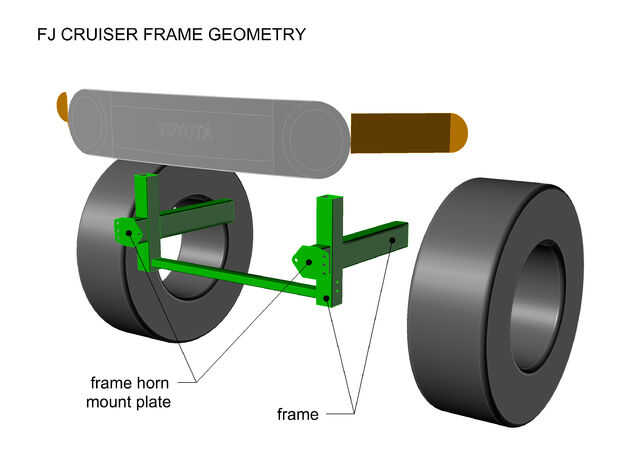

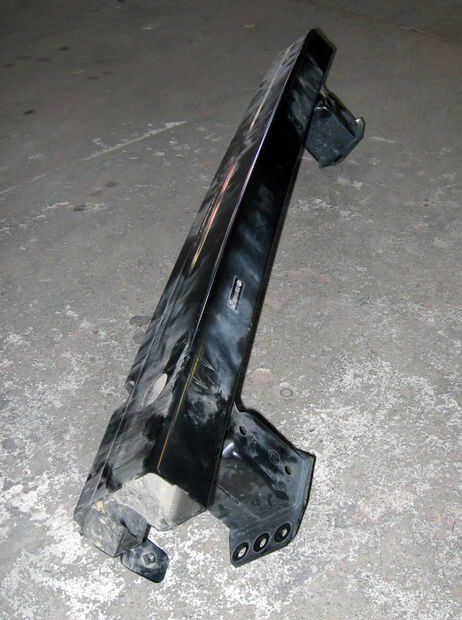

Entonces usé estas medidas para crear un modelo 3D de los tubos de la estructura básica y las placas de montaje marco cuerno que la acción "real" de acero parachoques había sido atornillada.

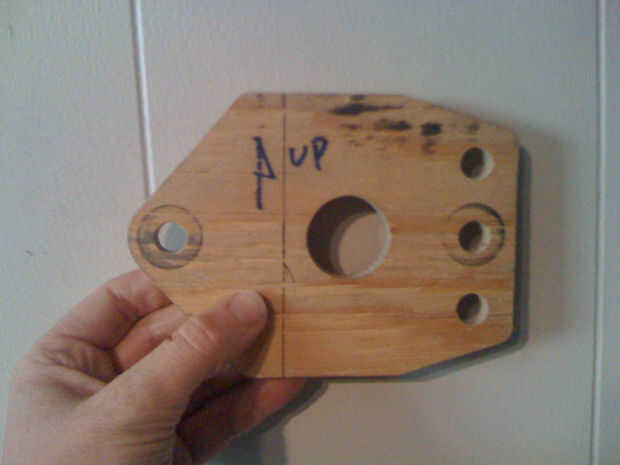

Estamos verificados por duplicado nuestro modelo de las placas de cuerno marco existente creando un archivo de chorro de agua desde el modelo 3D de la computadora y corte una pieza de ensayo en madera contrachapada. Empareja la pieza de madera contrachapada para la placa de cuerno del bastidor de camión para verificar la geometría.
