Paso 1: dibujar
He intentado hacer mi diseño en una manera que tendrá la menor cantidad de parte con la mínima cantidad de conexiones. En orden a lograr que hice dos conos, uno alto y delgado sin punta (para los paraguas) y uno corto y ancho, con una punta invertida (para la planta) o.

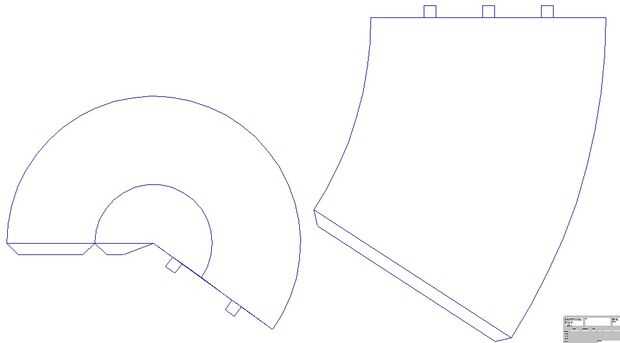

Además de la foto de mi bosquejo y los comentarios, os adjunto un archivo de solidworks con todas las mediciones en detalle (debe tener solidworks para ver este archivo).

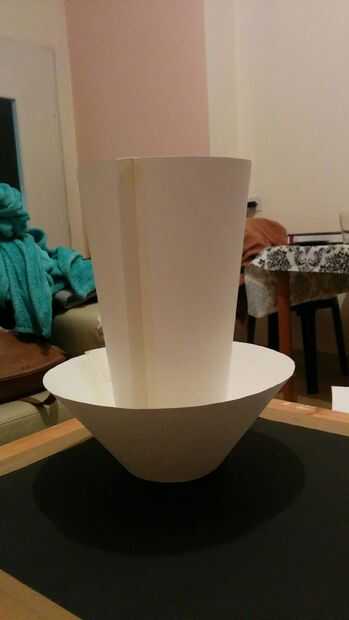

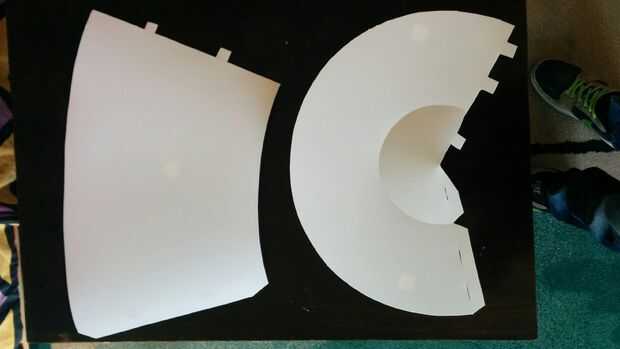

Te recomiendo un modelo de papel de construcción en primer lugar, ayuda a practicar el dibujo correctamente y le permitirá ver el tamaño de su producto final por lo que se pueden hacer ajustes si desea.
El paragüero:

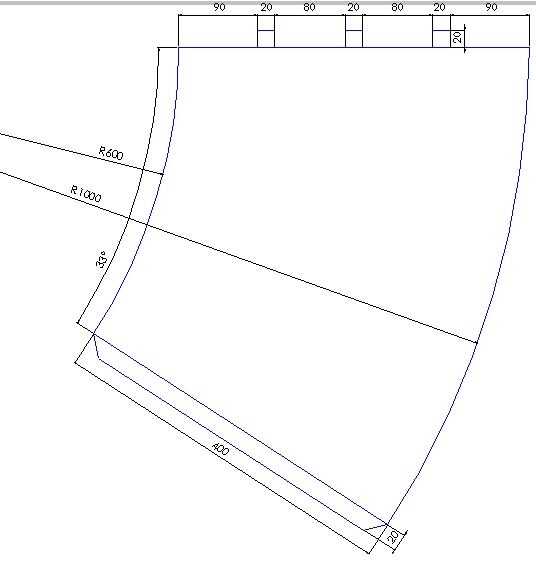

Dibujar un arco con un radio de 60 cm en 33 grados (si no tienes un goniómetro sólo puede medir la distancia entre los extremos del arco que debe 34,1 cm). Desde el mismo centro del primer arco se dibuja otro arco con un radio de 100 cm a 33 grados alineando con el primer arco (distancia entre el extremo de este arco debe 56,8 cm). Conecte los extremos de ambos arcos y asegúrese de que la distancia entre ellos es de 40 cm en cualquier punto dado. En un lado de la forma que ha creado dibuje un borde de 2 cm de ancho con extremo diagonal. En el otro lado dibujar 3 lengüetas distribuida uniformemente a lo largo de la línea de 2 X 2 cm, estas fichas pasará a la línea de la primera cara así que en los mismos lugares que usted dibujó las pestañas cortadas ranuras el lado con el labio. Estas fichas alinearán los dos lados de su forma cuando se cierre la gira a un cono.
El base/pote:

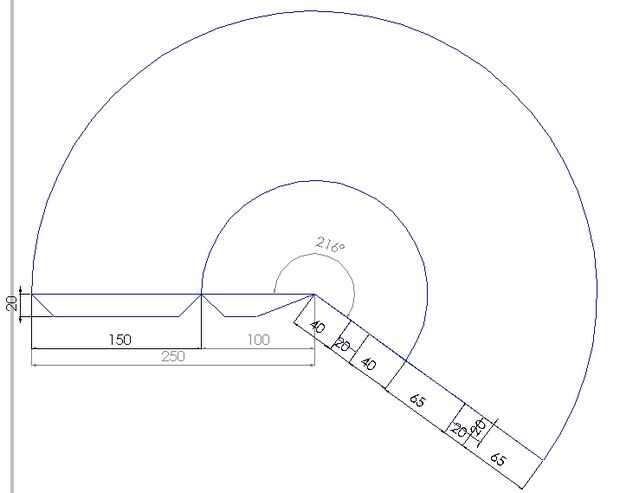

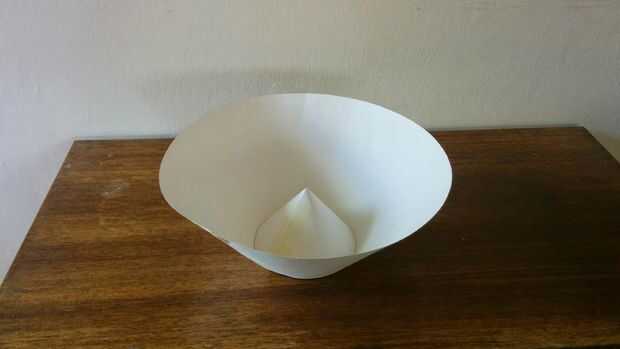

Dibujar y arco con un radio de 25 cm a 216 grados (la distancia entre el extremo del arco debe ser 47,5 cm). Añadir líneas desde el punto del centro a los extremos del arco. Dibujar un arco adicional desde el mismo centro con un radio de 10 cm, este arco se dobla crear la punta invertida (ligeramente ir sobre ella con un cúter asegurándose de no perforar a través de él y doblar antes de cerrar el cono). Añadir labios y pestañas como la primera vez para cada parte por separado, una pestaña de la parte interior y dos para el exterior (los labios deben ser independientes también).
Consejos:
-Una manera fácil de hacer un arco perfecto es usar una cadena. Hacer un lazo en el extremo de un 100 + pieza cm de cadena, un punto central, a la distancia de la marca de radio deseado te marcarán el punto de partida. Coloque el lazo de la cuerda en su punto de partida, coloque el lápiz a través del lazo exactamente en ese punto y manténgalo allí. Estirar la cuerda al punto central y mantenga pulsada, ahora mueva el lápiz alrededor del punto central manteniendo la cuerda estirada.
-Los ángulos que elegí no se fijan en piedra, no importa mucho si no por un grado o dos.
-El final del labio cerca del centro de la base debe tener un ángulo muy agudo, que centro se convertirá en la punta del cono.
-No ser perezoso, hacer modelos de papel tantos como necesites hasta su feliz con los resultados, es mucho más fácil y más barato que hacer varios modelos de polipropileno.
