Paso 9: Realizar la matriz de LED, pines y resistencias
Pedazos de la diapositiva de calor tubería en los ocho cables rojos del encogimiento, soldarlos a un cabezal de 8 pines y encogimiento del calor de la tubería. Asegúrese de realizar las conexiones de una manera lógica. Considero que el anillo interior más pequeño a ser fila 1 por lo que es conectado al pin 1 de la cabecera y el pin correspondiente en el MIC2981. Si usted comete un error, puede resoldar los cables o corregir en el código. No cometas un error. [Agrupados juntos los cables del ánodo y estaba demasiado vago para ordenar el orden lógico. Resulta tan fácil controlar en código. Ver notas en la sección de programación].
Del mismo modo que las cabeceras para las cadenas de cátodo. Esta vez, sin embargo, las ubicaciones de pin en el Arduino dicten que hacer dos. También hay que soldar una resistencia única en línea. La resistencia depende del LED y tensión, consultar una calculadora de LED-resistor en línea para el valor apropiado. Cada jefe debe tener 5 cinco pernos. Asegúrese de hacer las conexiones de una manera lógica.
Pegamento caliente las conexiones como estos serán sometido a flexión y tensión.

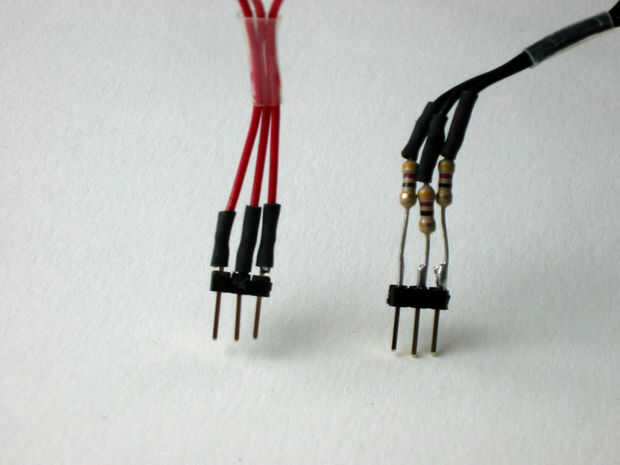

La imagen de abajo es de la maqueta.
