Paso 11: diseño
![]()
Este proyecto utiliza la Protoshield de Adafruit Industries con un protoboard pequeño (aunque cualquier configuración que se ajusta en el paraguas debe funcionar). La placa pequeña tiene 17 diecisiete filas y este proyecto utiliza a todos! Tenga en cuenta que la placa que se muestra no incluye la MIC2981. No tengo uno. Sin embargo. El paraguas funciona bastante bien sin ella, que decidí escribir este instructable antes de conseguir uno.
Son posibles muchas configuraciones diferentes para usar esto como una guía. Nota, sin embargo, la ubicación del interruptor pulsador. Dos clavijas de conexión Arduino pueden configurarse (fácilmente) como interrupciones, y el pulsador tiene que conectar a uno de ellos.

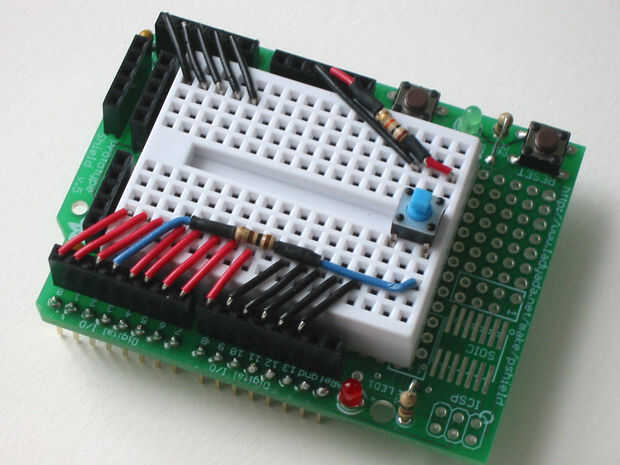

La siguiente foto está sin la viruta del MIC2981. Subo una imagen cuando llego la parte y modificar en consecuencia la placa.
