Paraguas LED con Arduino (4 / 13 paso)

Paso 4: maqueta

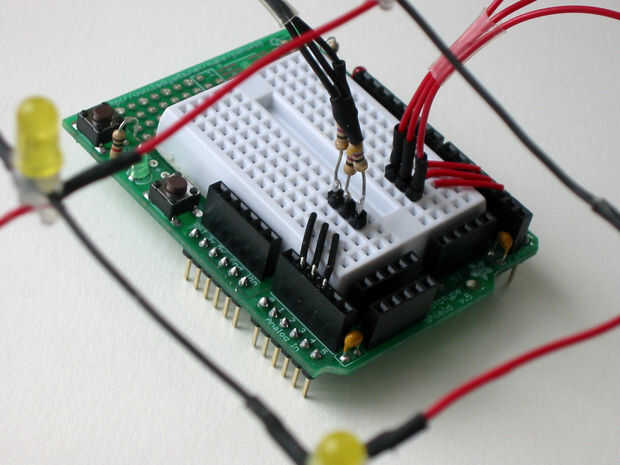

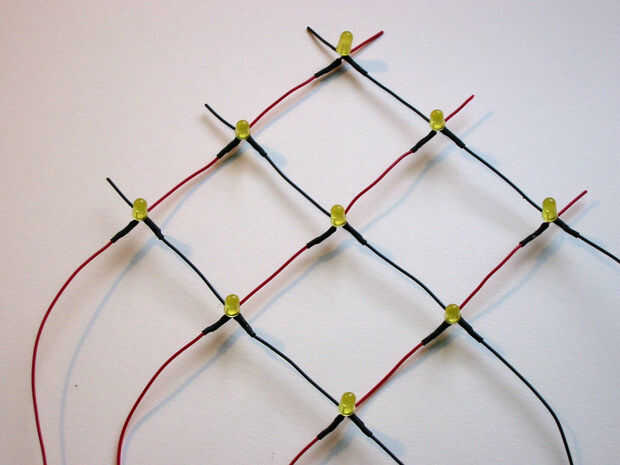

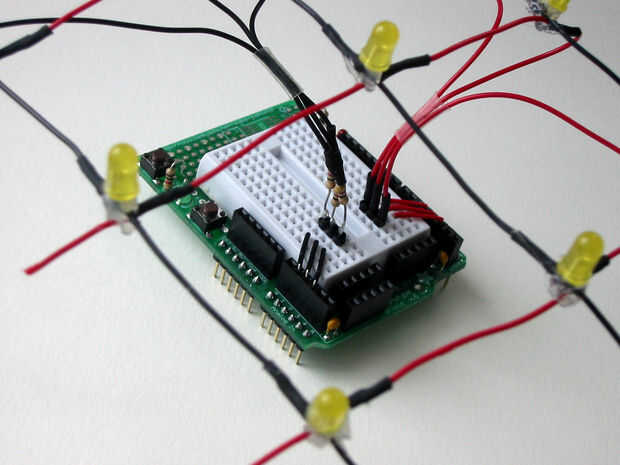

Para asegurarse de que entendí cómo deben fabricarse los LEDs, hice una matriz de 3 x 3 para ver si funcionaría la soldadura y programación. Lo hicieron! Así que decidí seguir adelante con el proyecto. Si usted está seguro que usted entiende la matriz de LED, omita este paso. De lo contrario, invertir un par de LEDs, algunos cables, abrigo del encogimiento y una hora o así en la fabricación de la matriz 3 x 3 y probándolo. Los detalles de lo que la matriz se encuentran en los siguientes pasos pero son aplicables a la maqueta.

Para crear la matriz de LED 3 x 3, seguir y modificar los pasos que hace la matriz de LED que describen la matriz completa.

La muestra de código debajo de la maqueta no tomar ventaja de la MIC2981 (lo escribí antes tenia uno). Cada LED se ilumina a su vez. Esto funciona para una matriz de 3 x 3 pero no escala bien. [En realidad, escalas razonablemente bien a la matriz completa pero los LED son un poco déviles.]
