Paso 7: Hacer la matriz de LED, anillos de ánodo
La matriz de LED se completa con los ánodos de los LEDs de las cadenas del cátodo para las filas/los anillos circulares de cables rojos de soldadura. La medición en esta etapa es algo más complicada que para las cadenas de cátodo porque cada anillo es un radio diferente y del espaciamiento del LED es diferente para cada anillo.

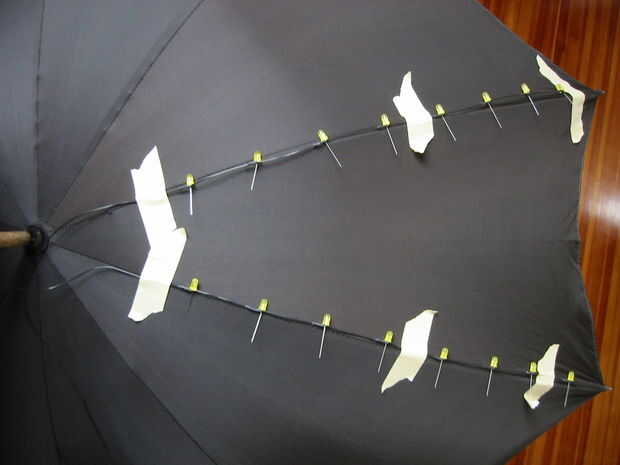

Calcular la longitud correcta ubicando donde cada anillo cae en el paraguas y mida la distancia entre las costillas del paraguas. También utilizará esta medida para determinar el espacio en el anillo. Esta distancia se multiplican por el número de costillas y luego calcular la longitud de la vuelta. Cada anillo debe tener un retorno a la Arduino. El anillo exterior tiene la vuelta más larga, y los rendimientos conseguir progresivamente más cortos como los anillos más pequeños. Corte 8 ocho trozos de cable rojo de la longitud correcta.

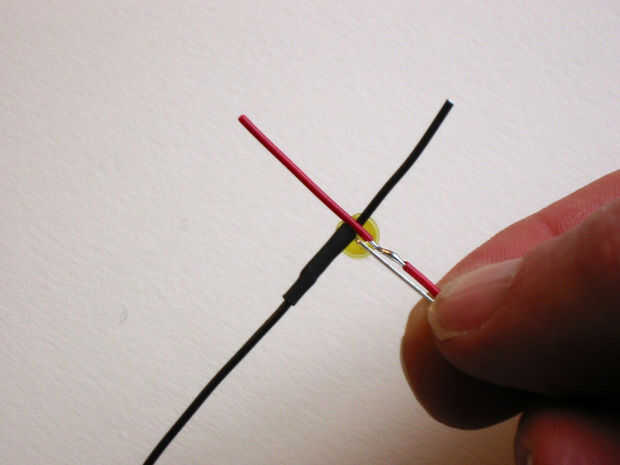

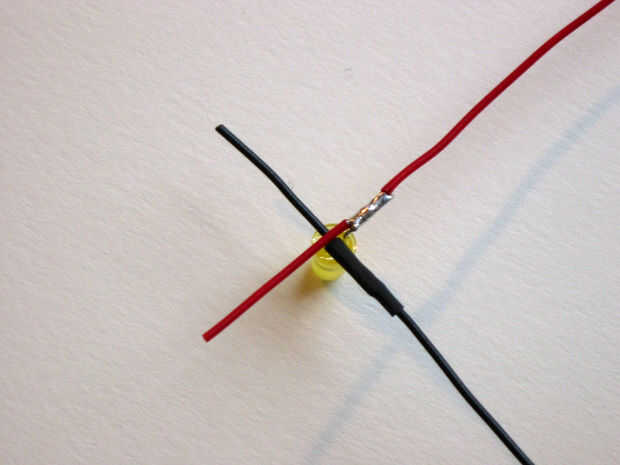

Como en el paso anterior, marcar los cables en los espacios correctos, aplastar y quitar el aislante y poner un poco de soldadura en cada apertura. Las cadenas del cátodo se sientan encima de los cables rojos (por que la curva a la cabeza de LED es un poco inferior). Como antes de la soldadura y poner sobre cada empalme de la tubería antes de pasar a la siguiente cadena del encogimiento del calor.

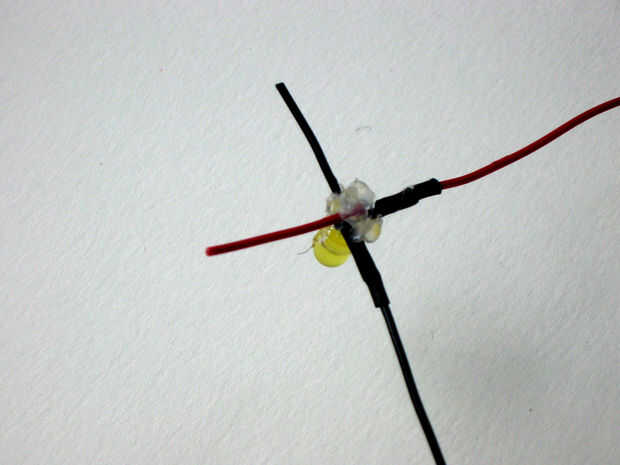

Pegamento caliente los cables en estas uniones para garantizar el LED lleva de tensión y rotura. Esto es muy importante ya que pone a trabajar la matriz en el paraguas de un considerablemente la cantidad de estrés en las articulaciones.
Al final de este paso debe tener una matriz circular de LEDs con dos juegos de cables (una negra y otra roja) a la mitad del círculo. En el siguiente paso, haces pin headers para conectar estos cables para el Arduino y el controlador.
