Paraguas LED programable (4 / 6 paso)

: 4 MAX7219 breakout estribo

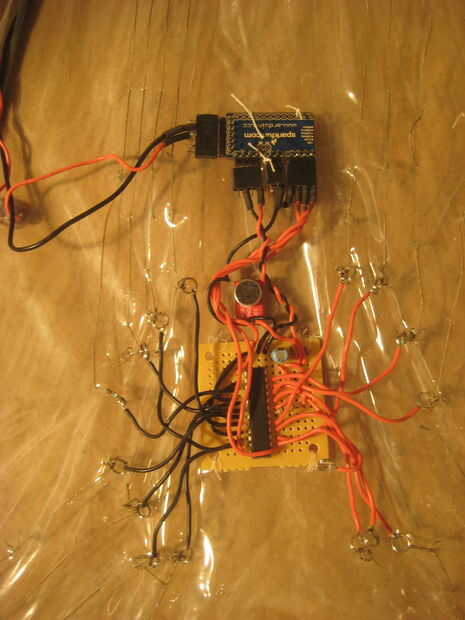

Abordo un 1,25 "x 1.25" de prototipos, sueldan el MAX7219, los dos condensadores y una resistencia única como se describe en el excelente artículo de Arduino Plaground el MAX7219 aquí.  Puede ignorar cualquier cable que va a "siguiente MAX72xx" en el diagrama porque sólo usamos uno.

Corto 4 cables a cerca de 5 pulgadas cada uno para ir del Vcc, masa, carga, reloj y DIn pins en el MAX breakout Junta hembra encabezados que eventualmente conectará a arduino.

A continuación corté 16 cables de 2.5", para soldar un anillo metálico a un extremo de cada uno y suelda el otro extremo a cada uno de los 8 seg y empuje de 8 pines (8 filas y columnas de nuestra matriz de LED).

A continuación, utiliza hilo regular, había cosido el breakout Junta en el interior de la sombrilla.

Finalmente, usando el hilo conductor, cosí el anillo de cada uno de los 16 cables primero al panel para mantener en su lugar y luego conectar un cable a una fila o columna.  Los pernos seg conectan a las filas, los pasadores de empuje a las columnas.

El electret mic breakout Junta en la foto es opcional. Toma de alimentación y de tierra del tablero de arranque de MAX y envía la señal a una entrada de arduino analógica.
