Paso 1: Permite empezar
Cuadro de proyecto reutilizado / reciclado
Plan para cargar hasta 4 Lipos a la vez, por lo tanto no se deben exponer conexiones eléctricas. Me decido a volver a utilizar una caja de adaptador de alimentación de una impresora vieja. Puesto que la caja es sólo 66 * 56 * 29 cm que todas las conexiones de split se colocará cerca uno al otro.

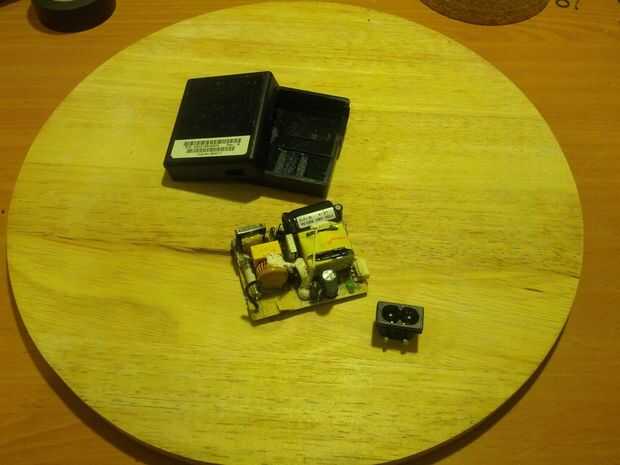

Tuve que usar una sierra pequeña para abrir la caja y quitar la electrónica
Partir el cargador salidas
El cargador tiene 2 salidas:
- enchufe de carga de salida
- enchufe de equilibrio

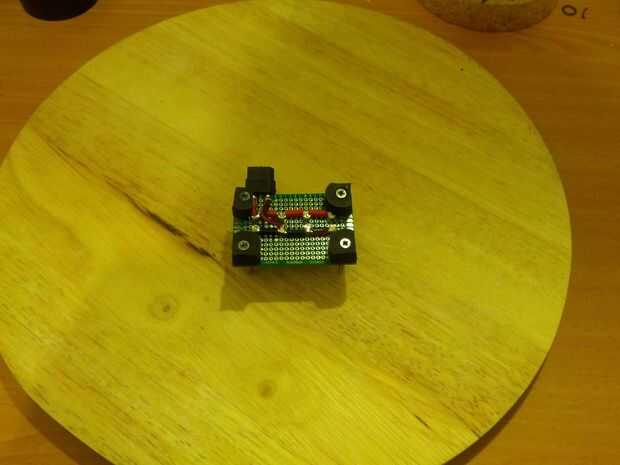

La carga de salida y las conexiones hembra XT60 fueron puestas hacia fuera sobre una placa de PCB cara doble con un tamaño correspondiente como el espacio interior de la caja del adaptador eléctrico. Los agujeros fueron muy útiles en la colocación de los conectores XT60 y los agujeros para los tornillos de 3mm que utiliza para unir las dos partes de la caja del adaptador eléctrico.

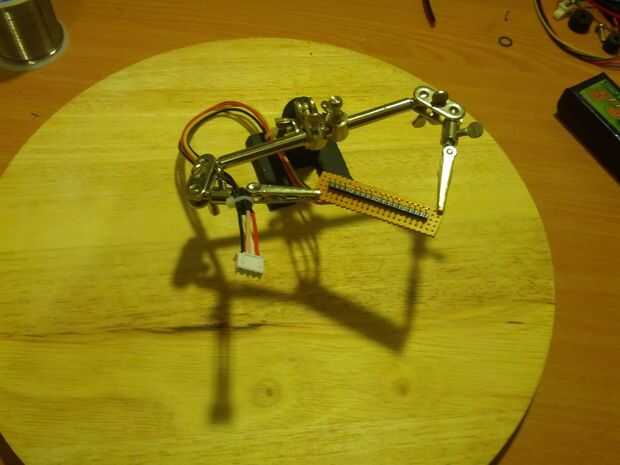

El balance fue dividido con una sola tarjeta echada a un lado de la PCB y expuestas clavijas de enchufe de equilibrio de la batería. La colocación de los pernos es de acuerdo a la salida de enchufe de equilibrio en el cargador.
