Paso 4: sobre las partes
Ahora estoy buscando en mi esquema y estoy notando dejaron un montón de valores hacia fuera, y algunos son mal justo hacia fuera y hacia fuera. En particular el búfer de ICs ellos mismos. Con el fin de obtener el tipo de rendimiento que he estado hablando de 74LS245s no se puede utilizar en este circuito. Tienes que conseguir la familia AHCT IC. Así que IC1 y IC3 74AHCT245 s
Por qué dejó valores fuera o tienen apenas mal llano en mi esquema es una combinación de razones que van desde era más fácil de hacer, el diagrama tendría a estado demasiado ocupado había incluido. Así que voy a poner una lista parcial aquí para compensarlo.
R1-R12 570
R13 4K 7
R17-R20 330
R21-R24 470
RLED1 y 2 330
RFD1 RFD2 4K 7
RN1 RN2 100K
Otra vez el 74LS245N es realmente un 74AHCT245N también usaba un optoisolator diferentes pero el pinout es el mismo que el opto quad en el esquema. Usé un NTE3221 porque tenía ahí una. Es mucho trabajo para hacer nuevos elementos de la biblioteca para usar lo que está ahí cuando pueda. Por esta razón los números no siempre están de acuerdo. Si puedo encontrar un dispositivo que es bastante físicamente lo uso. Usted también puede.

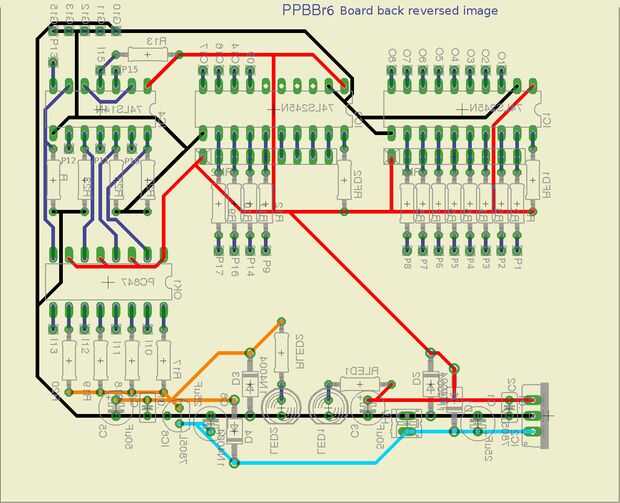

Aquí está mi archivo de tablero de águila.
