Paralelo y circuito en serie (2 / 2 paso)

Paso 2: Circuito paralelo

En un circuito en paralelo, cada componente tiene su propio camino directo tanto el negativo (-) y positivo (+) del circuito. A continuación se muestra un esquema simple de un circuito en paralelo. En realidad cableado de las luces de punto de Berkeley, mientras los conductores rojos de las luces están conectados a un cable que va directamente hacia el positivo (+) de la fuente de alimentación y los cables negros están conectados a un cable que va directamente al lado negativo (-), han conectado las luces en paralelo. Si sigues el camino de alambre detrás de una luz a la fuente de alimentación, puede "T" a otras luces pero no debe ir a través de otras luces. Si su cable de alimentación es similar a los cables Belden proporcionados por punto de Berkeley en la medida en que están constituidos por un cable rojo y negro. En un circuito en paralelo, usted nunca tendrá un cable negro conectado a un cable rojo (en contraste con el ejemplo de circuito en serie que se muestra arriba). Además, como puede seguir un camino desde el cable rojo de una luz trasera en el lado positivo (+) de la fuente de alimentación a través de cables rojos y el mismo a través de negro al lado negativo (-), con cableados en paralelo. Un grupo de muchas luces que tenga todos sus conductores rojos conectados junto con uno rojo (+) alimentación de alambre y todos sus cables de negro conectados junto con un negro (-) cable de alimentación.

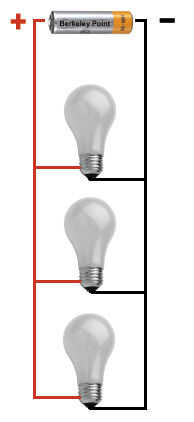

Circuito paralelo:
