Paso 3: El marco fijo de la parte superior de la TT (caravana) pt 2, el soporte pivotante.

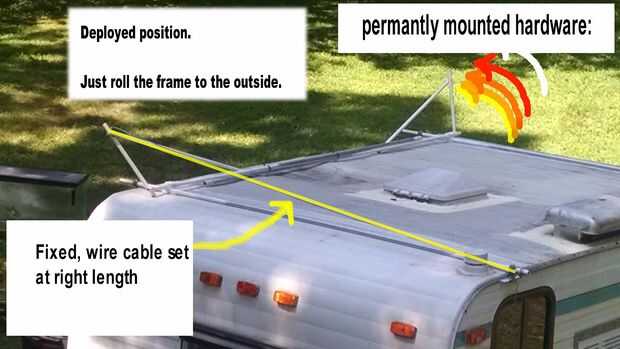

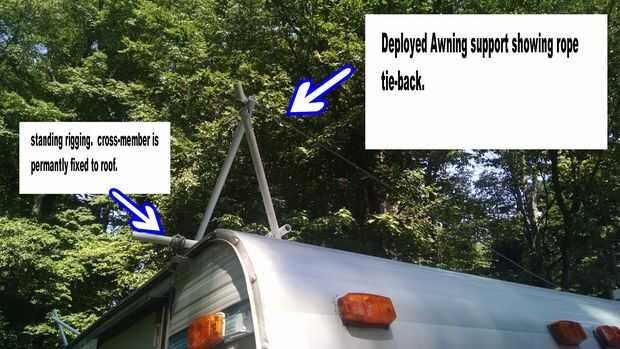

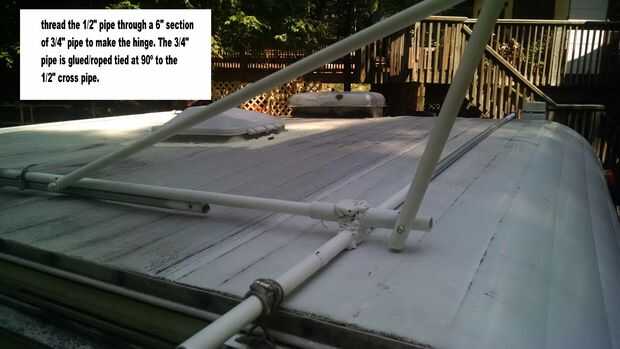

Esta es la clave para hacerla desplegar tan rápido, voy a probar y explicar con más detalle. las dos primeras fotos son la misma imagen con la segunda marcada luz lo que está sucediendo. Lo no obvio es cómo os adjunto dos pedazos de tubo de conduit de 3/4 "x 6" de acero a los miembros cruzados a 90° retroceder unos 6" desde el borde de lo TT donde quiero el toldo desplegado. ellos son primero cuerdas junto con el alambre de 22 calibre con un amarre cuadrado (buscar) y luego el englobamiento gorrilla pegamento por todo el nudo para hacer una gran bola de plástico alrededor de él. Luego pinté todo blanco (junto con la tubería) por lo que se ve bien.

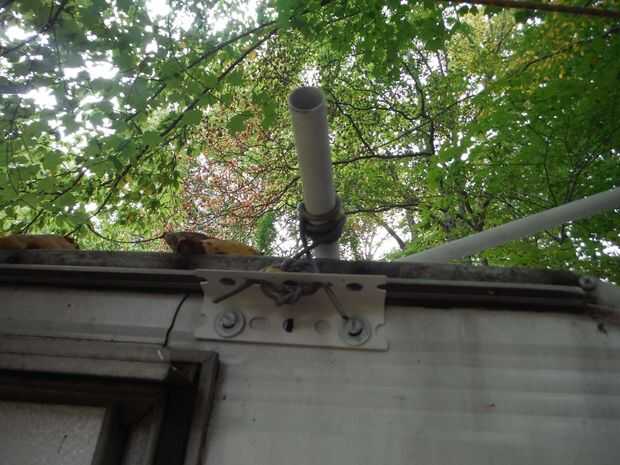

Si observas detenidamente los diagramas en la introducción, verás que estabilizadores consisten en dos tubos de 10' 1/2 con marcos de triángulo en el extremo: uno en la parte delantera de la TT, la otra en el extremo de popa. después los miembros cruzados con su 3/4" tubería secos, coloque los travesaños al techo con el hierro de ángulo unido al lado del remolque en el paso anterior con el tubo de 3/4" en la parte superior. del hilo de rosca uno mitad de la canoa del frente a través de los apartados de tubo de 3/4" y la otra mitad de la espalda para que las dos secciones del 10' pueden sujetarse al lado uno al otro.
Es importante que estas dos partes de la canoa Haz alineadas correctamente antes de que latigazo les juntos (con abrazaderas de manguera más) para que ambos marcos triange estén alineados. YOUL necesitará dos o tres pinzas para garantizar, cuando termine te aviso que el tubo de 3/4" actúa como una bisagra ahora. con el marco de soporte que el pasador de la bisagra. Espero que la explicación es suficiente.
Luego coloque algunos de cable grueso a la parte superior del bastidor de triángulo (ballestrinque con dos medios nudos) y luego hacia el otro lado del travesaño para que el cable es exactamente la longitud que cuando ruedan el marco del triángulo hacia fuera es un poco pasado de 90°. De esta manera implementar la canoa usted simplemente extienda la canoa. para almacenamiento simplemente rodar atrás plana en el techo. el cable se inclina pero puede hebilla que abajo con una cuerda del amortiguador auxiliar para una pieza extra de hierro de ángulo perforado montado lateral más abajo en la parte frontal y posterior de lo TT.
