Parcela el reloj para los maniquíes. (6 / 6 paso)

Paso 6: Añadir reloj de tiempo Real DS1307 a Arduino.

Cuando usted está cómodo con el reloj y está listo para agregar un módulo de reloj para el Arduino, puede seguir estos pasos:

1. comprar un reloj en tiempo real como esta de Adafruit.

2. descargar el archivo DS1307RTC.zip .

3. descomprimir y poner la carpeta DS1307RTC a la carpeta de la biblioteca en la ubicación del programa de Arduino.

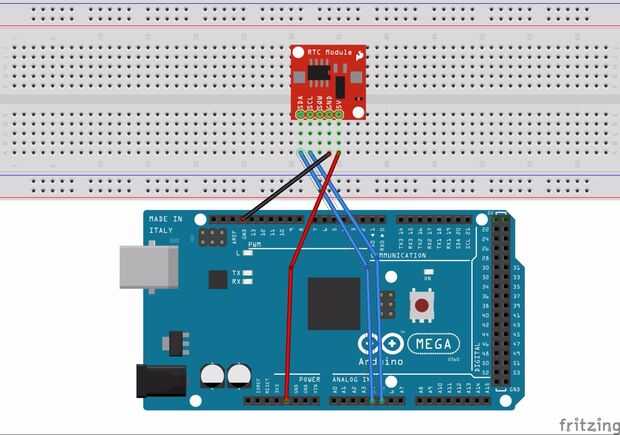

Cableado del DS1307 a la placa Arduino:

GND - GND

VCC - 5v de Arduino

SDA - pin analógico 4

SCL - pin analógico 5

4. Ejecute el software de Arduino.

5. ahora, la biblioteca de DS1307RTC debería mostrar en archivo-ejemplos-DS1307RTC

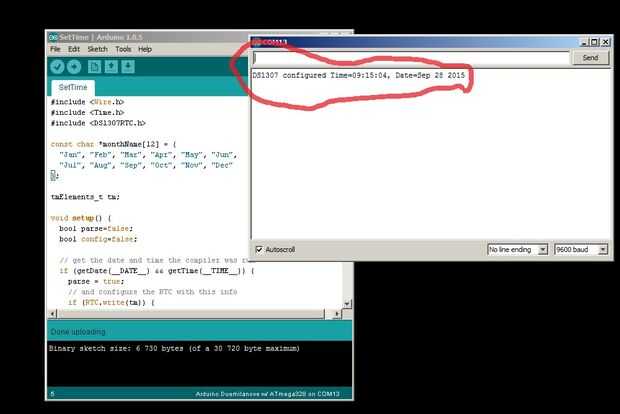

6. bajo archivo-ejemplos-DS1307RTC, es un "ReadTest" y una opción "SetTime". Elija "SetTime"

7. subir a Arduino. No olvide elegir la tabla derecha y puerto COM.

8. una vez cargado, abrir a herramientas serie Monitor. (O ctrl + Mayús + m)

9. Si el módulo está correctamente conectado, debe leer la hora actual. Si esto es correcto, estás acabado.

10. Vuelva a abrir el Plotclock_modded.ino. Quitar el / / delante de #define REALTIMECLOCK

11. el reloj ahora debe usar el módulo DS1307RTC para ajustar la hora correcta.

Si la fecha y hora es incorrecta, siga estos pasos:

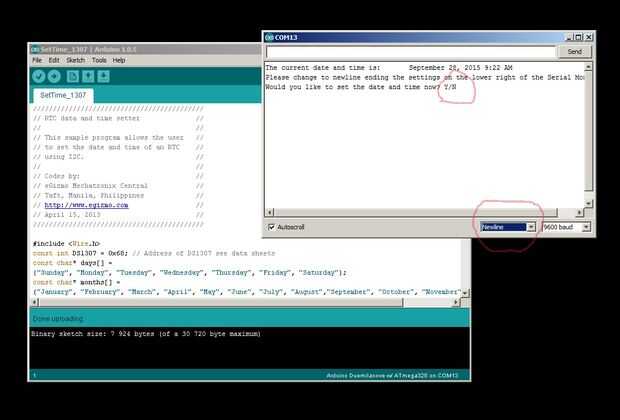

1. Abra el SetTime.ino de eGizmo con los servos de reloj y el módulo de DS1307RTC Unido.

2. subir a la placa Arduino. No olvide comprobar correcta Junta y puerto COM.

3. abrir monitor serial. (ctrl + Mayús + m)

4. Siga las instrucciones para configurar la hora y fecha.

5. la fecha y hora ahora deben ser los correctos.

6. cargar el reloj de la trama de la Arduino código otra vez para comprobar si la hora es correcta.

¡Buena suerte...!
