Paso 3: Configuración de la capa trasera de LED - LED y tablero de Twinkle
Usted será posicionamiento el LED y el Consejo brilla en esta capa. Será en el otro lado de la segunda capa. La colocación se realiza para compensar cómo todos los componentes se ponen una vez que esté montada. He intentado colocar y orientar los componentes para que las conexiones de costura no será un tremendo lío al intentar mantener el parche en el ojo cómodo para el usuario.
Una vez que el pegamento se haya secado en la segunda capa, dale la vuelta al otro lado.

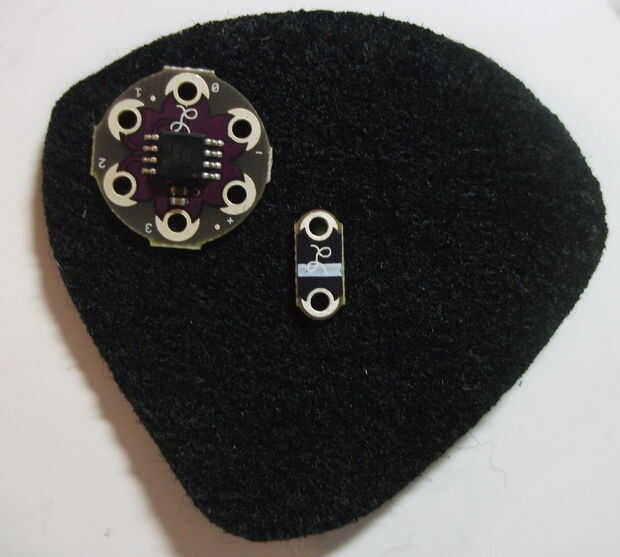

Coloque el LED LilyPad (extremo positivo en la parte superior) con el LED mirando hacia abajo en el orificio de llave.
Coloque la placa LilyPad Twinkle en la parte superior izquierda.
La Junta debe afrontar en usted.
Orientar a la Junta para que el 0 (cero) agujero está cerca del extremo positivo del LED

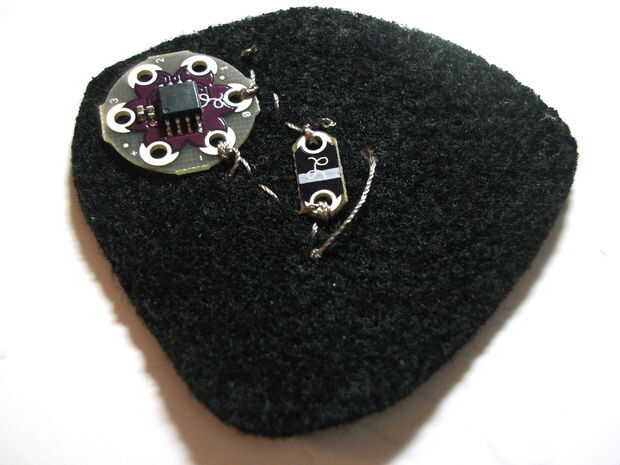

Enhebre la aguja con hilo conductor y hacer las siguientes conexiones.
- Conecte el extremo positivo (+) del LED al puerto 0 de la Junta de centelleo. Ate los extremos.
- Conecte el extremo de la tierra (-) del LED al puerto de tierra (-) de la Junta de centelleo. Ate los extremos.
Reservar esta capa y vamos a empezar a configurar la capa siguiente antes de conectar estas dos capas.
