Paso 2: Crear plantillas para el corte
He medido mi batería con mis pinzas y Sketchup, había cortado para arriba en sketchup y hecho plantillas para crear las capas individuales.
A este paso, son dos modelos de la batería E510 LBM-1. Se trata de la misma batería que utilizan muchas cámaras de Olympus. Un archivo es un modelo exacto de 1/10 mm de la LBM-1. El otro es un modelo que se ajuste dentro de la E510 dejando un buen mango para sacar con.
* Descargar los modelos, instalar Sketchup y el plugin Slicer - Asegúrese de que leer las instrucciones de instalación y uso
* Medir el espesor de su material de madera acción. Mi acción fue 2,6 mm; se trata de mi valor "Rebanada espaciado"
* Cargar el modelo con el mango en sketchup
* Usar la herramienta flecha para dibujar un cuadro alrededor de todo el modelo. Debe haber un cuadro azul que muestra que ha sido seleccionado.
* Seleccione Plugins > máquina de cortar
* En los parámetros de la máquina de cortar, utilice lo siguiente:
Espaciamiento de la rebanada: > su espesor stock < mm
Grosor de corte: 0mm
Orientación de la rebanada: X
* Haga clic en aceptar; "No" para igualar espaciado; "Sí" para agregar números; "Sí" para ocultar el Original; "Sí" para hacer una copia aplanada; "0.5 mm" a la distancia mínima;
* Utilice la herramienta flecha para seleccionar el modelo en rodajas (no piezas aplanadas); Haga clic derecho y elegir "Hide"
* Seleccione Archivo > Guardar como para guardar su trabajo hasta ahora. SketchUp tiende a chocar en los próximos pasos.

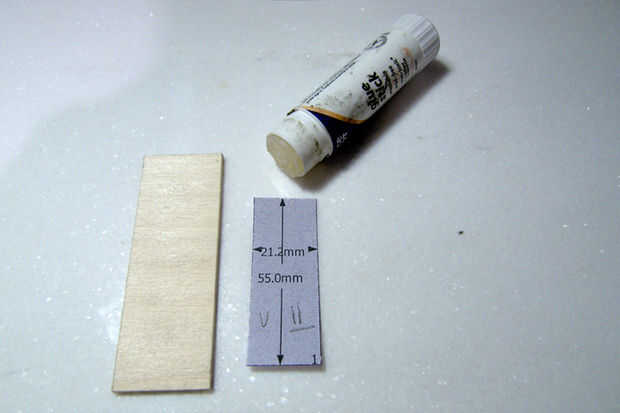

Ahora tienes un montón de rectángulos que pueden utilizarse como plantillas para recortar cada elemento de la pila de madera contrachapada. Ahora necesita imprimir las plantillas. SketchUp * puede * escala de impresión, pero es muy buggy, leas en OS X. Follow estos pasos para crear una plantilla para imprimir. Si tienes acceso a un cortador del laser, este es un buen momento para alimentar datos en él y guarde a su auto unas cuantas horas de corte y lijado. Si sólo hubiera decir, un Corte de láser de Epilog...
* Seleccione cámara > estándar vista > Top
* Seleccione cámara > proyección en paralelo

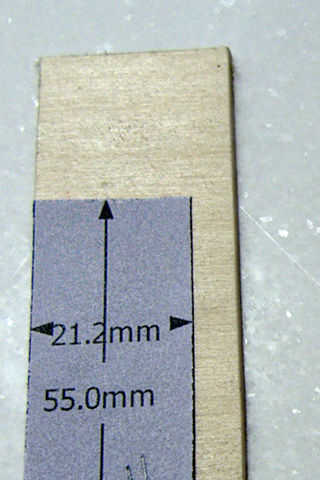

* Cada pieza en las dimensiones X e Y utilizando la herramienta de dimensión de la dimensión (Herramientas > dimensión)
Esto le dará una referencia al cortar cada pieza al tamaño correcto. Es muy difícil de cortar exactamente en las líneas.
* GUARDE EL TRABAJO! Los próximos pasos son propensos a todo tipo de bichos raros.
* Cambiar el tamaño de la ventana para minimizar la cantidad de espacio gris alrededor de las plantillas sin cortar cualquier dimensiones o partes del modelo. Esto le ahorrará de sketchup al imprimir páginas en blanco.
* Haga clic en archivo > documento configuración; Desmarque "Ajustar a página"
* Establecer la escala de impresión a 1mm de dibujo; modelo de 1 mm.
* Haga clic en aceptar
* Haga clic en archivo > Imprimir - No intente ajustar * cualquier * configuración. Un molesto error en Sketchup hará que su impresión fuera a convertirse en inestable. Si usted encuentra que el modelo se caiga más de una página, considere crear varios diversos documentos que contienen sólo unos pocos sectores. Intentar escuchar o cualquier ajuste será corrupto sólo la impresión.
* Recoger sus impresiones y continuar al siguiente paso.
