Paso 4: La electrónica broca
Este bit hace que la llama del parpadeo. No es necesario pero hace la antorcha ver más auténtica para mí.

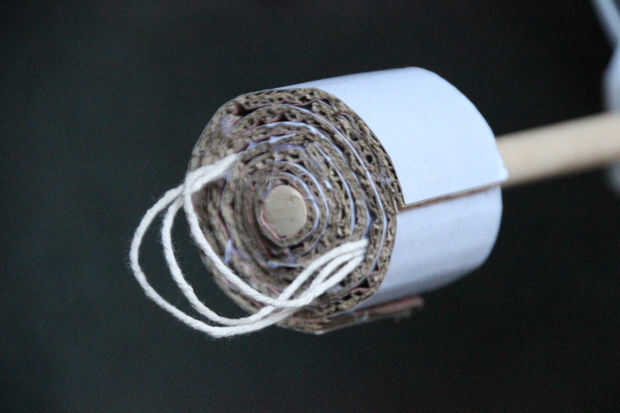

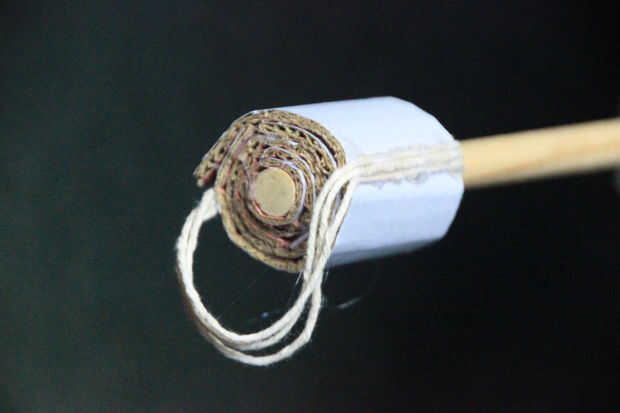

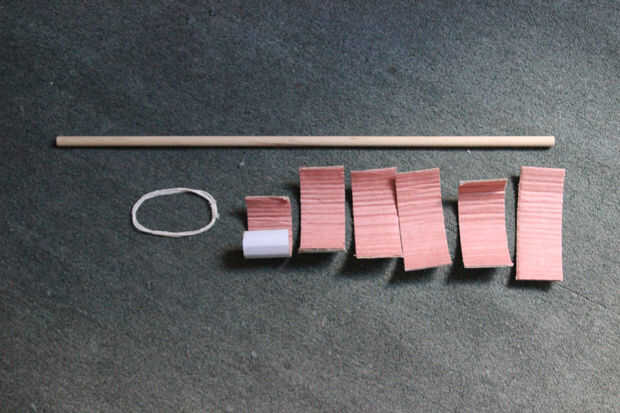

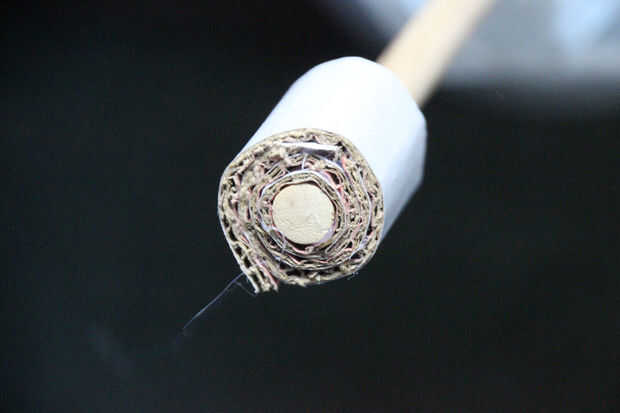

Usando la varilla de pasador y el cartón de desecho, envuelto de la cartulina (en tiras de ancho 50mm) alrededor de la espiga. Después de conseguir algunas de las capas de pegamento, os adjunto algunos bucles de cuerda para que yo pude extraer la electrónica cuando quería. Luego añadí bastante más capas de cartón para hacer de este pedacito de un firme ajuste dentro del tubo de cartón. (es decir, el diámetro exterior de esta parte es apenas menor que el diámetro interno del tubo anteriores). La cantidad de capas que necesitarás dependerá del tamaño del tubo y el grueso de sus cuñas de cartón. Seguir adelante hasta que quede apretado y caliente pegamento cada franja extra. Me puse otro separador utilizando tiras ancho 30mm cerca de la matriz de LED para limitar el movimiento de la electrónica.

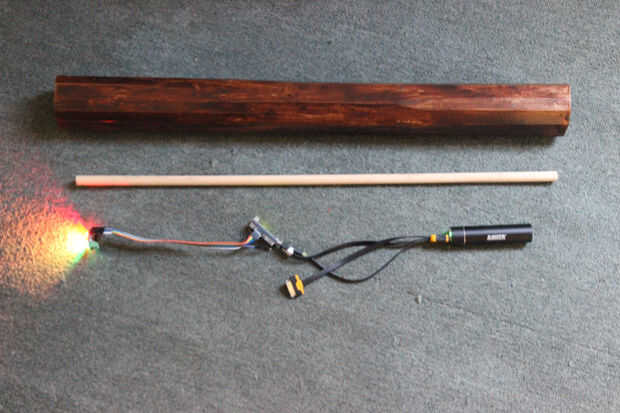

La parte electrónica es cableada, sencillamente:
Matriz de LED < - hembra para cables de conexión hembra <-Arduino Nano <-cable USB <-batería
El bosquejo que utiliza se incluye aquí con comentarios en el código. Debe ser bastante auto explicativo. El Arduino Nano al azar cambia el LED rojo entre un valor superior e inferior y coincide con el valor verde a la mitad el brillo del LED rojo y añade un poco de inquietud hasta que se quite la conexión de la batería. Solo puede variar el brillo de algunos LED amarillo utilizando un Arduino nano. Yo quería que fuese bastante brillante y no tenía cualquier LED adecuado de naranja o amarillo a mano así que uso el MegaBrite en su lugar.

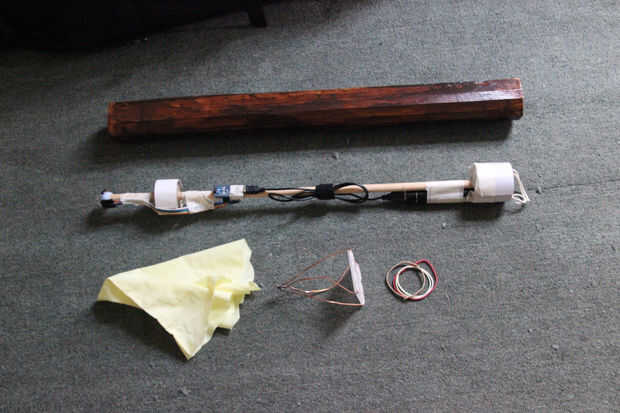

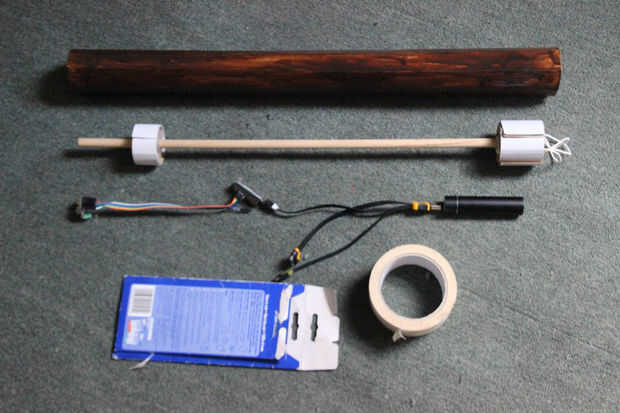

A continuación une la electrónica a la clavija de madera con alguna cinta de enmascarar y utiliza un pedazo de Blu-Tak para fijar los LEDs al final de la espiga. La longitud de la espiga era tal que los LEDs sería cerca de plástico esmerilado sin tocarlo. Todos los componentes se permitieron un poco de holgura pero no tanto que dejó caer por dentro del tubo.
