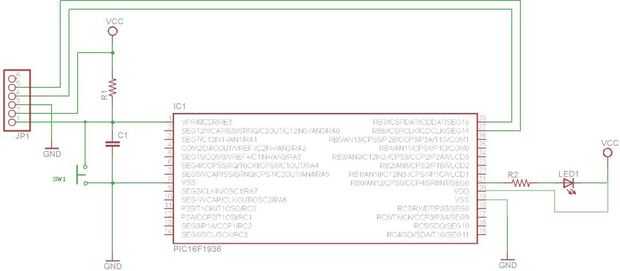

Paso 2: Construir el circuito
-El encabezado está destinado a conectar con el PICKIT III. Pin 1 de la cabecera corresponde a la clavija 1 en el PICKIT III.
-El LED se enciende cuando se presenta una lógica 0 a RB0. Generalmente virutas como esto puede hundirse más corriente que puede fuente.
-Vcc debe ser 3-6V
-SW1 puede ser un simple pulsador táctil. El objetivo del interruptor es para darle forma al disco MCLR baja y restablecer su chip.
-R1 es 10K o similares. Levanta la tensión MCLR cuando C1 haya cargado para arriba.
-Probablemente tendrá que ver la imagen original para leer los números
