Paso 2: Teoría de operación
Este circuito, excepto el parpadeo LED, está basado en el temporizador 555 fiable de edad IC, en todo el mundo que nadie en el mundo de la electrónica (incluso Radio Shack!) es el 555 es un versátil y fácil de trabajar con el IC, disponible en muchas variantes incluyendo CMOS y funciona con una amplia variedad de tensiones de alimentación desde 3V hasta.

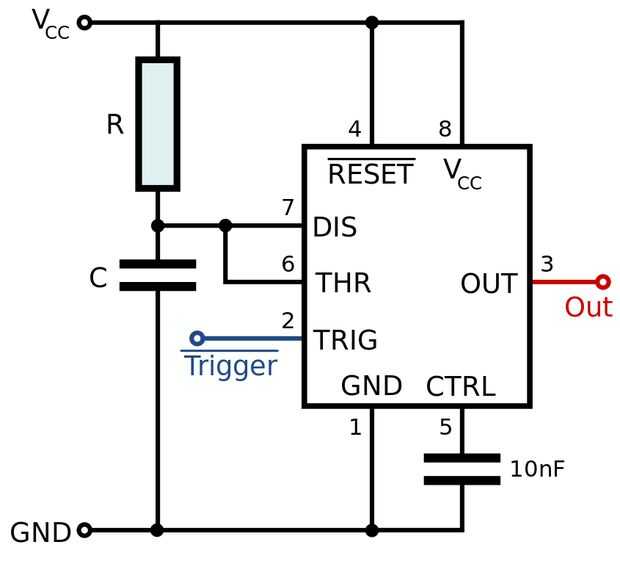

Este 555 está conectado como un monoestable multivibrador (que es un bocado!), también llamado un paso a paso. Esto significa que es la salida de un pulso cada vez que se activa por una señal externa que llega al pin 2. La duración del pulso es controlada por R y C en este diagrama.
Un resistor de pull-up (que se muestra en la siguiente página) mantiene el 555 no activada hasta que el LED parpadea.
Cada vez que parpadeo LED parpadea, se dispara el 555, produciendo una onda cuadrada de salida.
Todo lo que necesitas saber sobre el temporizador 555.
